Содержание:
- Конструктивная специфика и размещение машинного оборудования пассажирских лифтов
- Влияние на архитектуру пространства и стоимость строительства
- Технические характеристики и области применения
- Специфика монтажа и эксплуатации
- Нормативная база
Выбор между схемой с машинным помещением и конфигурацией MRL (Machine Room-Less) является критическим этапом проектирования вертикального транспорта. Техническое решение определяет объемно-планировочные параметры здания, стоимость строительства и условия последующей эксплуатации. Лифт без машинного помещения представляет собой разновидность подъемного оборудования, где все силовые компоненты и системы управления интегрированы в габариты шахты.

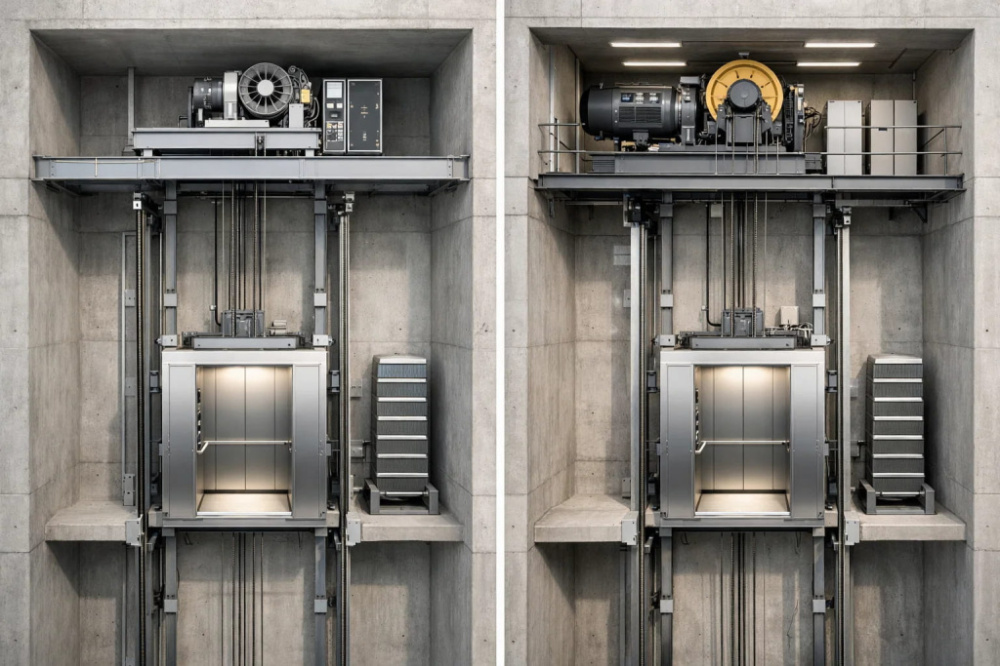

Рисунок 1. Схема размещения оборудования, где тяговая машина и контроллер находятся внутри шахты.
Конструктивная специфика и размещение машинного оборудования пассажирских лифтов
В системах без выделенной лифтовой комнаты основная нагрузка распределяется на направляющие и силовые балки, установленные в верхнюю часть шахты. В отличие от классической схемы, где помещение располагается над шахтой или снизу, в MRL-моделях безредукторный лифт крепится непосредственно к элементам шахтной конструкции.
Основные узлы, которые размещается внутри шахты:
- Компактная синхронная тяговая машина с постоянными магнитами;
- Основной электромагнитный тормоз и вспомогательные системы безопасности;
- Ограничитель скорости, адаптированный для монтажа в ограниченном пространстве;
- Система стальных или полиуретановых тяговых канатов.
Станция управления при такой компоновке выносится в специальный шкаф, встраиваемый в обрамление двери шахты на верхнем этаже. Это экономит место в холлах и на технических этажах, обеспечивая при этом необходимый сервисный доступ для проведения пусконаладочных и ремонтных работ.

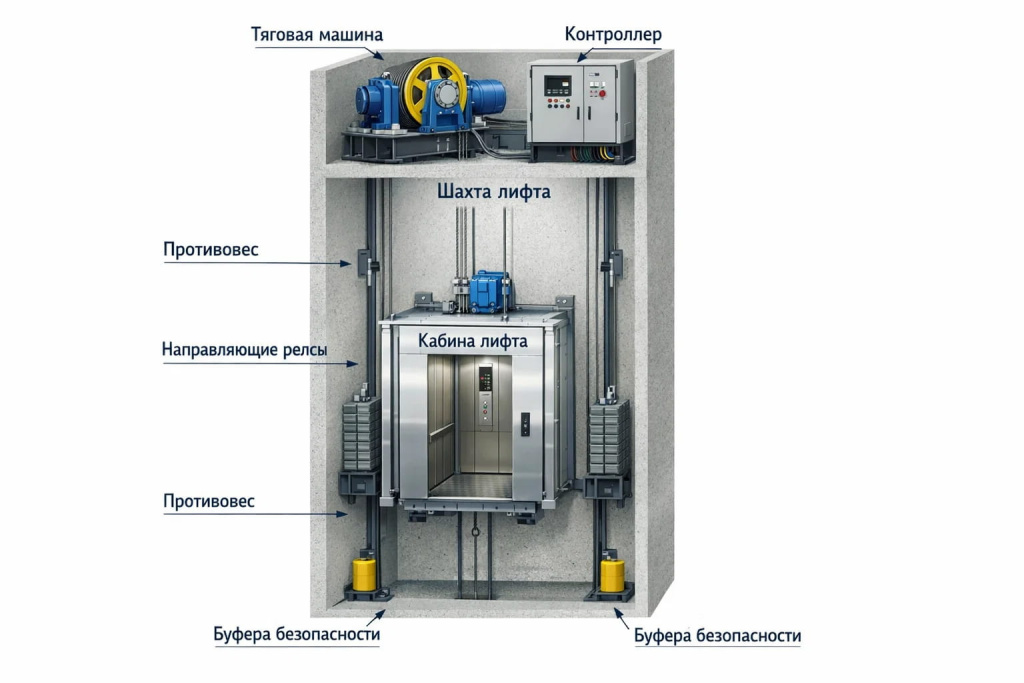

Рисунок 2. Компоновка оборудования в оголовке шахты без машинного помещения.
Влияние на архитектуру пространства и стоимость строительства
Использование концепции лифта без машинного помещения предоставляет застройщику большую гибкость при проектировании кровли. По сравнению с классическими системами, исключение надстройки над шахтой снижает общую высоту здания и уменьшает нагрузку на фундамент. Это критично в условиях точечной застройки или при работе с объектами, имеющими жесткие ограничения по высотным отметкам.
По сравнению с лифтом с отдельным машинным помещением, монтаж MRL-системы требует более точной подготовки шахты. Геометрия стен, допуски по вертикали и расположение закладных деталей должны строго соответствовать заводским чертежам, так как пространство для маневра при установке оборудования минимально. При этом общие затраты на возведение строительной части сокращаются, поскольку нет необходимости в устройстве капитальных перекрытий, лестниц и систем вентиляции для отдельного технического зала.
Технические характеристики и области применения
Лифт без машинного помещения обладает высокими показателями энергоэффективности за счет применения частотного привода и отсутствия редукторной передачи. Снижение уровня шума и вибраций достигается путем использования виброизолирующих опор под рамой машины и размещения привода в звукоизолированной зоне верхнюю часть шахты.
Рисунок 3. Типовое лифтовое помещение в здании с традиционной компоновкой оборудования.
Основные сценарии, в которых применяются различные типы компоновки:
- В жилых комплексах сегмента «комфорт» и «бизнес» лифты без машинного помещения (MRL) применяются для рационального использования пространства и упрощения проектирования верхних этажей.
- Объекты реконструкции: установка подъемника в условиях ограниченного пространства, где невозможно возвести машинное помещение лифта.
- Административные здания средней этажности: использование безредукторных приводов для повышения энергоэффективности и обеспечения плавного хода при интенсивной эксплуатации.
- Высотные здания (свыше 30 этажей): предпочтение отдается системам с помещением для размещения крупногабаритных высокоскоростных лебедок.
По характеристикам грузоподъемности и скорости современные MRL-решения покрывают до 90% потребностей гражданского строительства. Однако при необходимости обеспечения грузоподъемности лифта свыше 2500 кг или скорости более 2.5 м/с, размер машинного зала становится оправданным с точки зрения надежности крепления узлов.
Преимущества и недостатки лифтов без машинного помещения и обычных
В таблице приведены ключевые отличия по сравнению с классическими лифтами, оснащенными верхним машинным залом.
| Параметр сравнения | Лифт без машинного помещения (MRL) | Классический лифт (с МП) |
| Помещение лифта | Отсутствует как обособленный объект. | Капитальное помещение над шахтой. |
| Экономия площади | Максимальная (освобождается технический этаж). | Требуется от 6 до 15 м² площади. |
| Тяговая машина | Компактная, синхронная, безредукторная. | Редукторная |
| Обслуживание в машинном отделении | Не применимо; доступ из шахты. | Свободное перемещение персонала в МП. |
| Монтажные работы | Повышенная сложность в ограниченном пространстве. | Стандартная сложность, больше места для узлов. |
| Энергоэффективность | Высокая (класс А и выше). | Зависит от установленного типа лебедки. |
| Ограничение по скорости | Обычно до 2.0–2.5 м/с. | Практически не ограничено. |
| Стоимость жизненного цикла | Обусловлена сложностью доступа к узлам в шахте. | Обусловлена затратами на содержание помещения. |
| Шум в квартирах | При неверном монтаже вибрация идет по стенам. | Изолировано перекрытием машинного помещения. |
Для более детального ознакомления с классификацией лифтов и особенностями их выбора, вы можете прочитать полную классификацию лифтов и особенности выбора.
Специфика монтажа и эксплуатации
При установке системы в машинном отделении классического лифта машинного типа пусконаладка осуществляется в более свободных условиях. В случае с MRL все шахтное оборудование монтируется в условиях дефицита места, что увеличивает время на юстировку направляющих.
Современные лифтовые решения, независимо от типа компоновки, предполагают использование систем дистанционного мониторинга. Наличие диспетчеризации позволяет удаленно диагностировать состояние частотного привода и мгновенно фиксировать срабатывание цепей безопасности, что критически важно для оперативного обслуживания.
Нормативная база
Вся проектная документация и процессы закупки должны соответствовать актуальным нормам РФ по состоянию на 04.03.2026:
- Технический регламент Таможенного союза "Безопасность лифтов" (ТР ТС 011/2011;
- ГОСТ 33984.1-2016 (EN 81-20:2014) Лифты. Общие требования безопасности к устройству и установке;
- СП 54.13330.2022 Здания жилые многоквартирные
- Постановление Правительства РФ от 20.10.2023 № 1744 "Об организации безопасного использования и содержания лифтов...".
Решение о выборе типа привода и компоновки принимается на основе комплексного сопоставления архитектурных задач и эксплуатационных возможностей. Лифт без машинного помещения эффективно экономит пространство и снижает капитальные затраты на общестроительные работы, что делает его приоритетным для современной жилой застройки. Схемы с выделенным машинным помещением остаются востребованными на промышленных объектах, так как обеспечивают максимально удобный и безопасный доступ к узлам лифта при их интенсивной эксплуатации. Качественный монтаж и соблюдение регламентов технического обслуживания являются залогом долговечности системы вне зависимости от выбранной конфигурации.
