Пассажирский лифт — это не просто удобство: для зданий высотой от шести этажей он является обязательным элементом вертикального транспорта, регламентированным российскими строительными нормами. Выбор конкретной модели и конфигурации зависит от назначения здания, расчётного пассажиропотока, этажности, доступных размеров шахты и требований к доступности для маломобильных групп населения. Ошибки на этапе проектирования обходятся дорого: неверно подобранная грузоподъёмность или скорость приводят к очередям в часы пик, а несоответствие нормативам — к отказу в приёмке объекта. В этой статье разобраны типы лифтов, ключевые технические параметры, нормативная база и практические критерии выбора для разных типов зданий.
В этой статье:
- Ключевые выводы
- Типы пассажирских лифтов: классификация по приводу и конструкции
- Ключевые технические параметры выбора
- Нормативная база: ГОСТ, СП и технический регламент
- Доступность для маломобильных групп населения
- Типичные ошибки при выборе пассажирского лифта
- Что определить до начала проектирования лифта
Ключевые выводы
- Тип привода (электрический канатный или гидравлический), наличие машинного помещения и скорость подъёма определяются этажностью и интенсивностью пассажиропотока ещё на стадии проектирования.
- Российские нормы устанавливают конкретные требования к грузоподъёмности и количеству лифтов в зависимости от этажности жилого дома — от одного лифта 400–630 кг для домов 6–9 этажей до двух лифтов для зданий от 17 этажей.
- Доступность для МГН регулируется ГОСТ 33652-2019 и СП 59.13330.2020 и требует специальных размеров кабины, ширины дверного проёма не менее 900 мм и ряда дополнительных технических решений.
- Срок службы лифта по нормативу составляет 25 лет; стоимость владения включает не только закупку и монтаж, но и регулярное техническое обслуживание на протяжении всего жизненного цикла.
Типы пассажирских лифтов: классификация по приводу и конструкции
Пассажирские лифты классифицируются прежде всего по типу привода и наличию машинного помещения. Каждый вариант имеет свою область применения, ограничения по высоте подъёма и эксплуатационные особенности.
Электрический канатный лифт — наиболее распространённый тип. Кабина перемещается по направляющим с помощью стального каната, приводимого лебёдкой. Лебёдка может быть редукторной (для скоростей до 1,6 м/с) или безредукторной (для скоростей 1,6 м/с и выше). Современные электрические лифты оснащаются частотным приводом, который обеспечивает плавный разгон и торможение, снижает энергопотребление и повышает точность остановки — как правило, в пределах ±10 мм согласно требованиям ГОСТ.
Электрические лифты применимы для зданий любой этажности и являются основным решением для многоквартирных домов, бизнес-центров и гостиниц.
Гидравлический лифт использует гидроцилиндр для подъёма кабины. Преимущества — низкий уровень шума, отсутствие необходимости в надшахтном пространстве большой высоты и меньшая глубина приямка в ряде конфигураций. Ограничение — высота подъёма, как правило, не превышает 20–25 м, что делает гидравлику оптимальной для малоэтажных зданий (до 6–8 этажей). Гидравлические лифты чувствительны к температуре рабочей жидкости и требуют специфического технического обслуживания.
Лифт без машинного помещения (MRL, БМП) — конфигурация, при которой приводное оборудование размещается непосредственно в шахте или в специальном нише над ней, без выделенного машинного помещения. Это решение экономит строительный объём и упрощает архитектурное проектирование кровли. MRL-лифты применяются преимущественно в зданиях средней этажности; при высоких скоростях и большой высоте подъёма предпочтение, как правило, отдаётся традиционной схеме с машинным помещением.
Коттеджный лифт — отдельная категория для малоэтажных частных домов. Грузоподъёмность обычно не превышает 250–300 кг, скорость — до 0,4 м/с, шахта компактная. Такие лифты проектируются с учётом ограниченного пространства и эстетических требований интерьера.
Панорамный лифт со стеклянной кабиной и/или шахтой применяется в торговых центрах, отелях и общественных зданиях, где лифт является частью архитектурной концепции.
Ключевые технические параметры выбора
Правильный выбор лифта невозможен без определения нескольких взаимосвязанных параметров. Их значения должны быть обоснованы расчётом ещё на стадии технического задания.
Грузоподъёмность и вместимость кабины
Грузоподъёмность пассажирского лифта стандартизирована: наиболее распространённые значения — 400, 630 и 1000 кг. Выбор определяется расчётным пассажиропотоком и нормативными требованиями к типу здания. Для жилых домов 6–9 этажей достаточно лифта грузоподъёмностью 400–630 кг; для зданий от 10 этажей нормы требуют кабины увеличенного размера, позволяющей перевозить носилки. Для зданий от 17 этажей обязателен второй лифт грузоподъёмностью не менее 1000 кг.
Скорость подъёма
Скорость лифта выбирается исходя из высоты здания и допустимого времени ожидания лифта. Типовые значения: 0,4 м/с — для коттеджных и малоэтажных лифтов; 1,0 м/с — для жилых домов средней этажности; 1,6 м/с — для зданий 10–20 этажей; 2,5 м/с и выше — для высотных зданий и объектов с высокой интенсивностью пассажиропотока. Увеличение скорости требует более мощного привода, большей высоты надшахтного пространства и, как правило, безредукторной лебёдки.
Размеры кабины и шахты
Размеры кабины и шахты взаимосвязаны и определяются грузоподъёмностью, конфигурацией дверей и требованиями к доступности. Стандартные размеры регламентированы ГОСТ 5746-2015. Для кабины под носилки (обязательной в домах от 10 этажей) минимальные внутренние размеры составляют 1100×2100 мм. Глубина приямка лифта и высота надшахтного пространства зависят от скорости и типа привода и должны быть определены на стадии проектирования шахты.
Провозная способность и пассажиропоток
Провозная способность — количество пассажиров, которое лифт или группа лифтов способна перевезти за единицу времени в часы пик. Для офисных зданий и торговых центров этот показатель является ключевым при определении количества лифтов и их скорости. Расчёт пассажиропотока учитывает численность пользователей здания, распределение по этажам, пиковую нагрузку и нормативное время ожидания лифта. Групповое управление лифтами позволяет оптимизировать распределение кабин и сократить среднее время ожидания при высокой интенсивности движения.
| Тип здания | Грузоподъёмность | Скорость | Особенности |
|---|---|---|---|
| Жилой дом 6–9 эт. | 400–630 кг | 1,0 м/с | Стандартная кабина |
| Жилой дом 10–16 эт. | 630 кг | 1,0–1,6 м/с | Кабина под носилки (для МГН) |
| Жилой дом от 17 эт. | 630 + 1000 кг | 1,6 м/с и выше | Минимум два лифта |
| Бизнес-центр | 630–1000 кг | 1,6–2,5 м/с | Групповое управление |
| Торговый центр | 1000 кг и выше | 1,0–1,6 м/с | Панорамный вариант |
| Гостиница / отель | 630–1000 кг | 1,0–1,6 м/с | Повышенные требования к отделке |
| Медучреждение | 1000–1600 кг | 1,0 м/с | Кабина под каталку/носилки |
| Коттедж / частный дом | до 300 кг | до 0,4 м/с | Компактная шахта |
Нормативная база: ГОСТ, СП и технический регламент
Проектирование и эксплуатация пассажирских лифтов в России регулируются несколькими уровнями нормативных документов. Знание этой базы необходимо как проектировщикам, так и заказчикам.
ГОСТ 33984.1-2016 (гармонизирован с EN 81-20:2014) устанавливает общие требования безопасности к конструкции и установке лифтов — это основополагающий стандарт, которому должны соответствовать все вновь устанавливаемые пассажирские лифты. ГОСТ 22011-95 определяет технические условия на пассажирские и грузовые лифты. ГОСТ 5746-2015 регламентирует грузоподъёмность, размеры кабины и параметры шахты. ГОСТ 33652-2019 (EN 81-70:2018) посвящён доступности лифтов для маломобильных групп населения.
На уровне строительных норм ключевыми являются СП 54.13330.2022 (жилые многоквартирные здания) и СП 59.13330.2020 (доступность зданий для МГН). Первый устанавливает требования к количеству и параметрам лифтов в зависимости от этажности жилого дома, второй — требования к доступности вертикального транспорта для людей с ограниченными возможностями. Технический регламент о безопасности лифтов (Постановление Правительства РФ № 782) определяет обязательные требования к безопасности лифтов на всём жизненном цикле — от проектирования до утилизации.
Для объектов, где предусмотрена эвакуация с помощью лифтов, актуален ГОСТ Р 53296-2009, регламентирующий лифты для пожарных подразделений. Режим «пожарная опасность» обязателен для лифтов в зданиях, где он предусмотрен проектом противопожарной защиты: при его активации кабина автоматически следует на основной посадочный этаж и блокирует обычные вызовы.

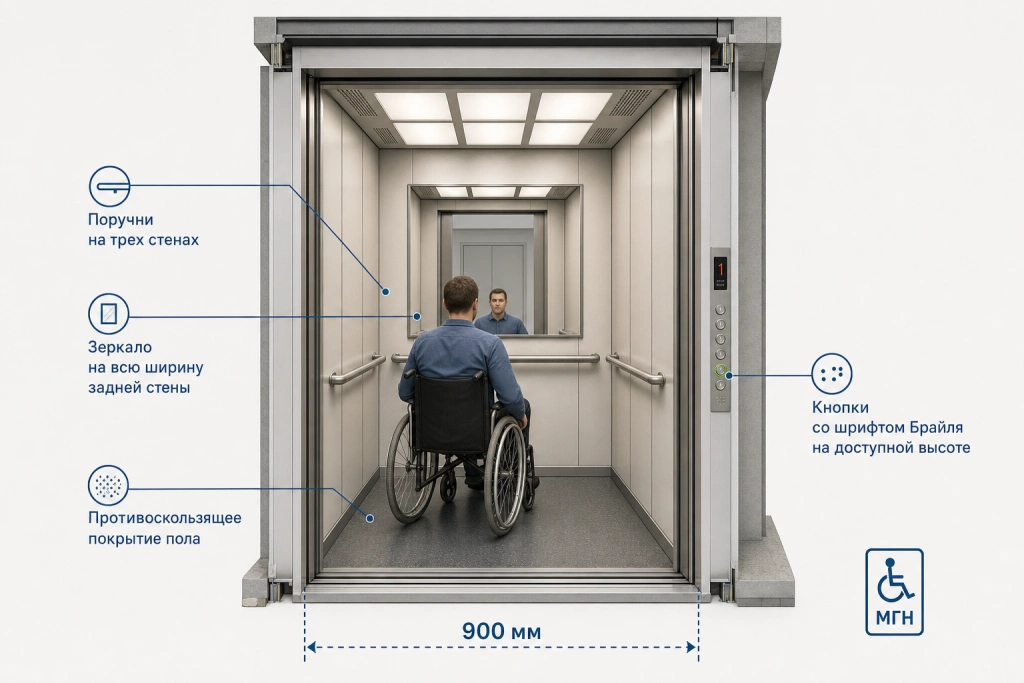

Доступность для маломобильных групп населения
Требования к доступности лифтов для маломобильных групп населения (МГН) — обязательная часть проектирования общественных и жилых зданий. ГОСТ 33652-2019 и СП 59.13330.2020 устанавливают конкретные параметры.
Ширина дверного проёма кабины должна составлять не менее 900 мм — это минимум для проезда кресла-коляски с сопровождающим. Площадь кабины должна обеспечивать разворот коляски. Обязательны поручни на трёх стенах кабины, зеркало на задней стене (для выезда задним ходом), система речевого оповещения («Говорящий лифт»), тактильные указатели на кнопках управления и регулируемое время задержки дверей. Кнопки управления должны располагаться на высоте, доступной для пользователя в кресле-коляске. Эти требования распространяются на все общественные здания и жилые дома, где лифт является единственным средством вертикального перемещения для МГН.
Типичные ошибки при выборе пассажирского лифта
Практика проектирования выявляет несколько повторяющихся ошибок, которые приводят к переделкам или неудовлетворительной эксплуатации.
- Игнорирование пассажиропотока в часы пик. Грузоподъёмность лифта выбирается по номинальной нагрузке, а не по реальной пиковой нагрузке. В результате время ожидания лифта в утренние и вечерние часы оказывается неприемлемым.
- Неверный выбор скорости. Для здания высотой 15–18 этажей лифт со скоростью 1,0 м/с создаёт избыточное время поездки. Скорость должна соответствовать высоте подъёма и нормативному времени ожидания.
- Недооценка размеров шахты. Размеры кабины и шахты закладываются без учёта требований к доступности или будущей модернизации. Переделка шахты после строительства — дорогостоящая операция.
- Недооценка стоимости технического обслуживания. Стоимость обслуживания не входит в цену лифта и не закладывается при его покупке: она зависит от обслуживающей организации и у разных компаний может заметно отличаться. Если при оценке проекта учитывать только закупку и монтаж, расходы на техническое обслуживание лифта на протяжении 25-летнего срока службы остаются неучтёнными. Поэтому стоимость обслуживания лучше запрашивать и сравнивать заранее.
- Неверный выбор системы диспетчеризации. Диспетчеризация обязательна: без неё лифт нельзя эксплуатировать. Ошибка возникает, когда систему выбирают формально, не оценив её возможности. Для зданий с несколькими лифтами важно заранее определить, какие данные о неисправностях и какие функции удалённого мониторинга она даёт: от этого зависят скорость реагирования и время простоя.
Что определить до начала проектирования лифта
Выбор пассажирского лифта — это инженерная задача, решение которой начинается задолго до выбора конкретной модели. На стадии технического задания необходимо зафиксировать: назначение и этажность здания, расчётный пассажиропоток и его распределение по времени суток, доступные размеры шахты и глубину приямка, требования к доступности для МГН, наличие или отсутствие машинного помещения, требования к отделке кабины и режимам работы (в том числе режим «пожарная опасность»). Только после этого можно обоснованно выбирать тип привода, скорость, грузоподъёмность и конфигурацию дверей.
Для сложных объектов — высотных зданий, медицинских учреждений, торговых центров с высокой интенсивностью пассажиропотока — рекомендуется выполнить расчёт вертикального транспорта с определением оптимального количества лифтов, их скорости и алгоритма группового управления. Это позволяет избежать как недостаточной провозной способности, так и избыточных капитальных затрат. Производители и поставщики лифтового оборудования, располагающие собственным инженерным отделом, как правило, готовы выполнить такой расчёт на этапе коммерческого предложения.
