Грузовой подъёмник для производства — это не стандартный выбор из каталога, а инженерное решение, которое должно соответствовать конкретным условиям объекта: типу и весу груза, высоте подъёма, интенсивности эксплуатации, планировке цеха и требованиям безопасности. Ошибка на этапе выбора оборудования оборачивается простоями, внеплановыми затратами на переоснащение или нарушением требований надзорных органов. В этой статье рассмотрены основные типы промышленных подъёмников, критерии их выбора, нормативная база и практические аспекты монтажа и обслуживания.
В этой статье:
- Ключевые выводы
- Типы грузовых подъёмников для производства
- Сравнительная таблица типов подъёмников
- Критерии выбора грузового подъёмника
- Грузовой подъёмник и грузовой лифт: в чём разница
- Нормативная база и безопасность
- Монтаж, пусконаладка и техническое обслуживание
- Отраслевая специфика: какой подъёмник подходит для разных производств
- Типичные ошибки при выборе грузового подъёмника
- Что определить до выбора подъёмника для производства
- Часто задаваемые вопросы
Ключевые выводы
- Тип подъёмника определяется прежде всего грузоподъёмностью, высотой подъёма и местом установки — внутри цеха или снаружи здания.
- Грузоподъёмность следует выбирать с запасом 20–30% относительно максимального расчётного веса груза.
- Шахтные, мачтовые и ножничные подъёмники решают принципиально разные производственные задачи и не являются взаимозаменяемыми.
- Часть моделей грузовых подъёмников не требует регистрации в Ростехнадзоре, что существенно упрощает ввод в эксплуатацию.
- Стоимость владения включает не только цену оборудования, но и монтаж, пусконаладку и регулярное техническое обслуживание.
Типы грузовых подъёмников для производства
Промышленный подъёмник — обобщённое понятие, охватывающее несколько конструктивно различных типов оборудования. Выбор типа определяется задачей: перемещение грузов между этажами здания, подъём на рабочую высоту в пределах одного уровня или транспортировка крупногабаритных изделий через проём в перекрытии.
Шахтный подъёмник

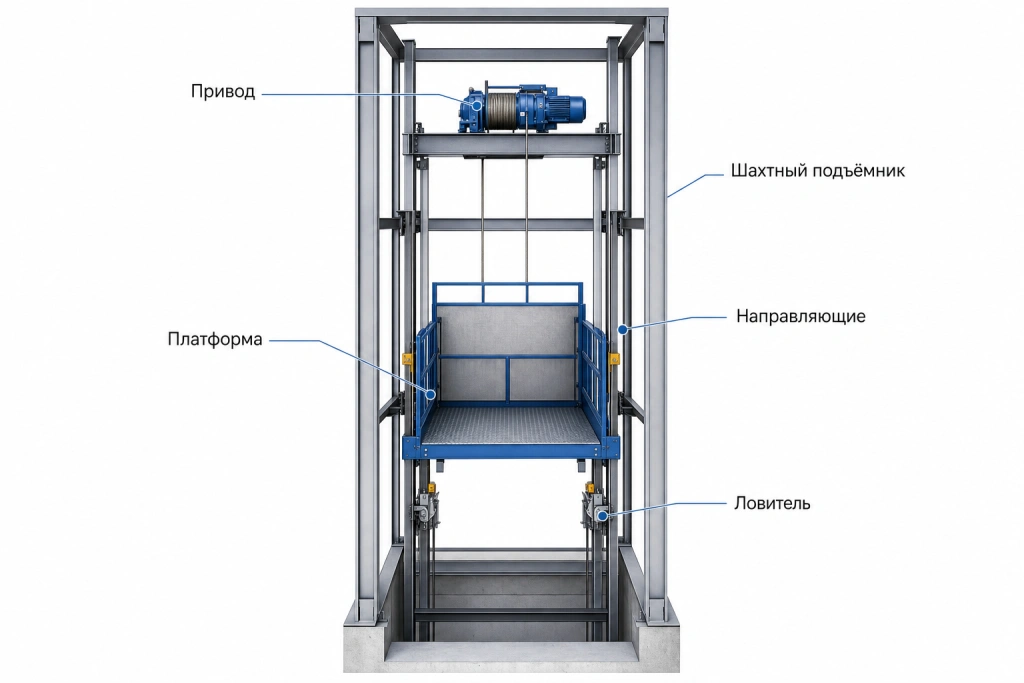

Шахтный подъёмник устанавливается в металлокаркасную или строительную шахту и предназначен для вертикального перемещения грузов между несколькими уровнями здания. Грузоподъёмность таких установок может достигать 8 000 кг, высота подъёма — до 40 м и более. Платформа или клеть движется по направляющим внутри шахты; привод — электрический, лебёдочного типа. Шахтный подъёмник оптимален для тяжёлых и крупногабаритных грузов, а также для объектов с высоким грузооборотом производственного объекта и несколькими остановками. Конструкция обеспечивает высокую надёжность при интенсивной эксплуатации, однако требует проектирования шахты и, как правило, более длительного монтажа по сравнению с мачтовыми решениями.
Мачтовый подъёмник
Мачтовый (консольный) подъёмник — одна из наиболее распространённых конструкций для производственных и складских объектов. Грузовая платформа перемещается вдоль одной или двух вертикальных мачт, закреплённых к стене здания или установленных на собственном основании. Грузоподъёмность — как правило, до 2 000–5 000 кг, высота подъёма — до 30–40 м в зависимости от конфигурации. Одномачтовые модели компактнее, двухмачтовые обеспечивают большую устойчивость при значительных нагрузках. Мачтовый подъёмник отличается относительно быстрой установкой и возможностью монтажа как внутри цеха, так и снаружи здания — у фасада или в технологическом проёме.
Ножничный подъёмник
Ножничный подъёмник поднимает платформу за счёт раскладывающегося ножничного механизма. Высота подъёма обычно не превышает 8–12 м, грузоподъёмность — до 5 000 кг. Конструкция обеспечивает высокую устойчивость платформы и равномерное распределение нагрузки, что делает её предпочтительной для работ на высоте в пределах одного уровня: сборочные операции, обслуживание оборудования, погрузка на транспорт. Ножничные подъёмники бывают стационарными (встроенными в пол) и мобильными. Привод — гидравлический или электрогидравлический.
Цепной и сервисный подъёмник
Цепной подъёмник консольной конструкции применяется для подъёма относительно небольших грузов — как правило, до 500 кг. Привод осуществляется мотор-редуктором через цепную передачу. Такие установки востребованы в мастерских, на участках сборки и в ограниченных по площади производственных помещениях. Сервисные (мини-) подъёмники также рассчитаны на грузоподъёмность до 500 кг и используются там, где требуется компактное решение для подачи материалов или инструмента на рабочий уровень.
Сравнительная таблица типов подъёмников
| Тип | Грузоподъёмность | Высота подъёма | Место установки | Типичное применение |
|---|---|---|---|---|
| Шахтный | до 8 000 кг | до 40 м и более | Внутри здания, в шахте | Тяжёлые грузы, несколько этажей |
| Мачтовый | до 5 000 кг | до 30–40 м | Внутри / снаружи здания | Производство, склад, фасадный монтаж |
| Ножничный | до 5 000 кг | до 8–12 м | Стационарно или мобильно | Работы на высоте, погрузка |
| Цепной / сервисный | до 500 кг | зависит от конфигурации | Внутри помещения | Мастерские, сборочные участки |
Критерии выбора грузового подъёмника
Правильный выбор грузоподъёмного оборудования требует последовательного анализа нескольких параметров. Ни один из них не является достаточным сам по себе — решение принимается на основе их совокупности.
Грузоподъёмность с запасом
Первый и наиболее очевидный параметр — максимальный вес перемещаемого груза. Однако проектировать подъёмник «впритык» к расчётной нагрузке не рекомендуется: грузоподъёмность следует выбирать с запасом 20–30% относительно максимального расчётного веса. Это продлевает ресурс оборудования, снижает износ механизмов и оставляет резерв при изменении производственных задач. Например, если максимальный вес паллеты с продукцией составляет 1 500 кг, целесообразно рассматривать подъёмник грузоподъёмностью не менее 2 000 кг.
Высота подъёма и количество остановок
Высота подъёма и количество остановок напрямую влияют на тип конструкции и стоимость оборудования. Для одноэтажного подъёма на высоту до 4–6 м достаточно ножничного или короткомачтового решения. При необходимости обслуживать три этажа и более с промежуточными остановками предпочтительнее шахтный или многосекционный мачтовый подъёмник. Важно также учитывать высоту потолков на верхнем уровне: она определяет возможность размещения привода и концевых выключателей.
Габариты груза и платформы
Габариты груза и платформы — параметр, который нередко недооценивают. Если груз перемещается на европаллете (1 200 × 800 мм) с вилочным погрузчиком, платформа должна обеспечивать свободный въезд техники. Для длинномерных изделий или нестандартных контейнеров может потребоваться платформа увеличенной глубины или специальная конфигурация ограждения. Тип груза — штучный, паллетный или негабаритный — определяет не только размеры платформы, но и конструкцию ворот или аппарелей.
Интенсивность эксплуатации и грузооборот
Интенсивность эксплуатации — количество циклов подъёма в смену — определяет требования к классу нагрузки оборудования. Подъёмник, работающий в режиме 50–80 циклов в сутки, требует иного технического решения, чем установка с 5–10 подъёмами в день. Высокий грузооборот производственного объекта предполагает выбор оборудования с усиленным приводом, более частым регламентом технического обслуживания и повышенным ресурсом несущих элементов.
Место установки и условия эксплуатации
Место установки — внутри цеха, снаружи здания или в проём перекрытия — определяет конструктивное исполнение подъёмника. Наружная установка требует защиты от атмосферных воздействий: влагозащищённого электрооборудования, антикоррозионного покрытия металлоконструкций, а в ряде случаев — обогрева привода. Условия эксплуатации в производственных помещениях с повышенной влажностью, агрессивной средой (пары кислот, щелочей, масляный туман) или экстремальными температурами требуют специального исполнения электрики и уплотнений. Тип питания — 220В или 380В — согласовывается с возможностями электросети объекта.
Грузовой подъёмник и грузовой лифт: в чём разница
Вопрос о разграничении понятий «грузовой подъёмник» и «грузовой лифт» возникает на большинстве производственных объектов. С технической и нормативной точки зрения это разные категории оборудования. Грузовой лифт — устройство, сертифицированное и эксплуатируемое в соответствии с требованиями к лифтам (ТР ТС 011/2011, ГОСТ Р 55964 и сопутствующие документы), подлежащее обязательной регистрации и периодическому техническому освидетельствованию. Грузовой подъёмник регулируется иными нормативными документами и в ряде конфигураций не требует регистрации в Ростехнадзоре, что существенно упрощает и удешевляет ввод в эксплуатацию.
С практической точки зрения грузовой подъёмник, как правило, дешевле грузового лифта сопоставимой грузоподъёмности, быстрее изготавливается и монтируется, допускает более гибкую компоновку. Однако он не предназначен для перевозки людей (за исключением специально сертифицированных грузопассажирских моделей) и имеет ограничения по скорости движения. Выбор между этими двумя решениями определяется требованиями к функциональности, нормативным статусом объекта и бюджетом проекта.
Нормативная база и безопасность
Грузовые подъёмники для производства подпадают под действие нескольких нормативных документов. Строительные грузовые вертикальные подъёмники регулируются ГОСТ 33558.1-2015, требования к безопасности грузоподъёмного оборудования в части технического регулирования устанавливает ТР ТС 010/2011 («О безопасности машин и оборудования»). Правила безопасной эксплуатации подъёмных сооружений определены Приказом Ростехнадзора №461 от 26.11.2020.
Обязательные устройства безопасности включают: ловитель резкого торможения (предотвращает падение платформы при обрыве тягового органа), концевые выключатели (ограничивают крайние положения платформы), блокираторы дверей шахты и платформы. Наличие паспорта и руководства по эксплуатации на русском языке — обязательное условие при поставке оборудования на российский рынок. Необходимость регистрации в Ростехнадзоре зависит от типа подъёмника, его грузоподъёмности и конструктивных особенностей — этот вопрос следует уточнять на этапе проектирования.
Монтаж, пусконаладка и техническое обслуживание
Монтаж подъёмника может выполняться в нескольких вариантах: установка в готовую строительную шахту, приставной монтаж к стене здания, установка в проём перекрытия с устройством металлокаркасной шахты. Каждый вариант предъявляет свои требования к фундаменту, приямку или опорной конструкции, а также к высоте потолков на верхнем уровне для размещения привода.
Профессиональный монтаж подъёмника выполняется специализированной организацией с допуском к соответствующим видам работ. Шефмонтаж — вариант, при котором монтажные работы ведёт персонал заказчика под техническим руководством специалиста поставщика — допустим для ряда конструкций, однако требует наличия квалифицированных рабочих на объекте. Срок изготовления грузового подъёмника составляет, как правило, от 15 до 45 дней в зависимости от типа, грузоподъёмности и степени нестандартности конфигурации.

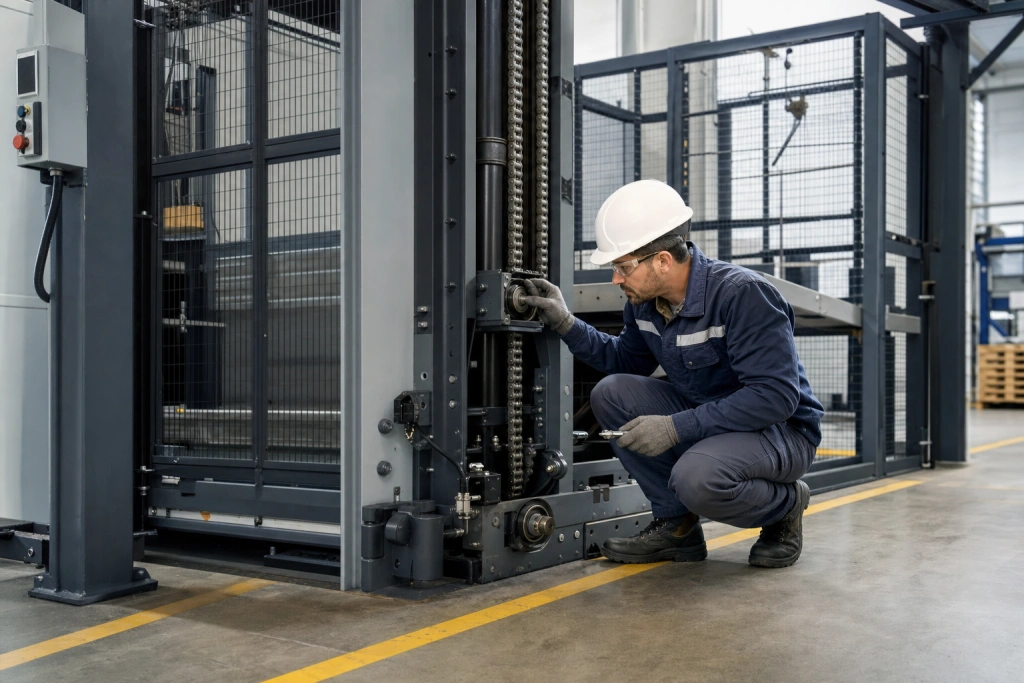

Техническое обслуживание (ТО) и ремонт — обязательные условия безопасной и долгосрочной эксплуатации. Регламент ТО включает периодический осмотр несущих конструкций, проверку и смазку механизмов (лебёдка, редуктор, цепи или канаты), диагностику электрооборудования, проверку устройств безопасности. Периодичность и объём ТО определяются руководством по эксплуатации и интенсивностью использования оборудования. Своевременное обслуживание снижает риск внеплановых отказов и продлевает срок службы установки.
Отраслевая специфика: какой подъёмник подходит для разных производств
Выбор типа подъёмника во многом определяется отраслью. В мебельном производстве часто требуется перемещение длинномерных щитовых материалов и готовых изделий — здесь востребованы мачтовые подъёмники с увеличенной глубиной платформы. В пищевой промышленности критичны санитарные требования: нержавеющие поверхности, влагозащищённое исполнение, возможность мойки оборудования. В машиностроении и металлообработке преобладают тяжёлые грузы и высокая интенсивность эксплуатации — здесь оптимальны шахтные подъёмники с высокой грузоподъёмностью. Для складской логистики с паллетным грузооборотом подходят мачтовые или шахтные модели с платформой под вилочный погрузчик.
Типичные ошибки при выборе грузового подъёмника
- Недооценка запаса грузоподъёмности. Выбор оборудования «впритык» к расчётной нагрузке ускоряет износ и ограничивает гибкость при изменении производственных задач.
- Игнорирование условий эксплуатации. Стандартное исполнение не подходит для помещений с агрессивной средой, высокой влажностью или экстремальными температурами.
- Выбор без учёта габаритов груза. Платформа, не позволяющая заехать погрузчику или разместить нестандартный груз, делает оборудование практически бесполезным.
- Недооценка интенсивности эксплуатации. Оборудование, рассчитанное на лёгкий режим, при высоком грузообороте быстро выходит из строя.
- Отсутствие планирования монтажа. Несогласованность требований к фундаменту, приямку и электроснабжению на этапе строительства приводит к дополнительным затратам при установке.
- Игнорирование нормативного статуса. Несоответствие оборудования требованиям ТР ТС 010/2011 или отсутствие необходимой документации создаёт риски при проверках надзорных органов.
Что определить до выбора подъёмника для производства
Обоснованный выбор грузового подъёмника для производства начинается с чёткого технического задания: максимальный вес и габариты груза, требуемая высота подъёма и количество остановок, место установки, условия эксплуатации и тип питания. Эти параметры определяют тип конструкции, класс исполнения и нормативный статус оборудования. Запас грузоподъёмности 20–30%, соответствие условиям среды и правильно спланированный монтаж — три фактора, которые в совокупности обеспечивают надёжную и долгосрочную работу установки.
Если производственные условия нестандартны — агрессивная среда, нестандартные габариты груза, сложная планировка цеха — целесообразно обратиться к производителю или специализированной инжиниринговой компании для разработки технического задания и подбора оптимальной конфигурации. СПбЛЗ выполняет полный цикл работ: от проектирования и изготовления до монтажа и технического обслуживания грузоподъёмного оборудования.
