Подъемник шахтного типа — это грузоподъёмное устройство, в котором грузовая клеть или кабина перемещается по направляющим внутри закрытой шахты. В отличие от открытых платформенных подъёмников, шахтная конструкция защищает груз от внешних воздействий, обеспечивает более высокую безопасность и позволяет работать в условиях запылённых, влажных или холодных помещений. Именно поэтому такое оборудование широко применяется на складах, производственных предприятиях, в торговых центрах и ресторанах — везде, где требуется надёжное вертикальное перемещение грузов без привлечения грузового лифта с полным пакетом разрешительной документации.
В этой статье:
- Ключевые выводы
- Устройство и принцип работы
- Классификация шахтных подъёмников
- Технические характеристики
- Шахтный подъёмник и грузовой лифт: сравнение
- Системы безопасности
- Нормативная база и регистрация
- Сферы применения
- Как выбрать подъёмник шахтного типа: пошаговый алгоритм
- Типичные ошибки при выборе
- Монтаж, испытания и техническое обслуживание
- Что определить до разработки технического задания на подъёмник
- Часто задаваемые вопросы
Ключевые выводы
- Подъемник шахтного типа конструктивно отличается от грузового лифта: он не предназначен для перевозки людей и управляется с пульта снаружи шахты, что упрощает регистрацию и эксплуатацию.
- Грузоподъёмность серийных моделей составляет от 100 кг до нескольких тонн; высота подъёма может достигать десятков метров — конкретные значения определяются при проектировании.
- Шахта может быть металлокаркасной (самонесущей) или использовать готовую бетонную либо кирпичную шахту здания.
- Оборудование подпадает под действие ТР ТС 010/2011; вопрос о необходимости регистрации в Ростехнадзоре зависит от конкретных характеристик и назначения подъёмника.
- Правильный выбор требует анализа минимум шести параметров: масса и габариты груза, высота подъёма, количество остановок, тип шахты, способ загрузки и условия эксплуатации.
Устройство и принцип работы
Основу конструкции составляет шахта — вертикальный канал, внутри которого движется грузовая клеть. Шахта может быть выполнена из металлического каркаса, обшитого профнастилом, металлическими листами или сеткой, либо использоваться готовая бетонная или кирпичная шахта здания. Металлокаркасная шахта является самонесущей конструкцией и монтируется независимо от несущих стен, что упрощает установку на объектах без подходящих строительных проёмов.

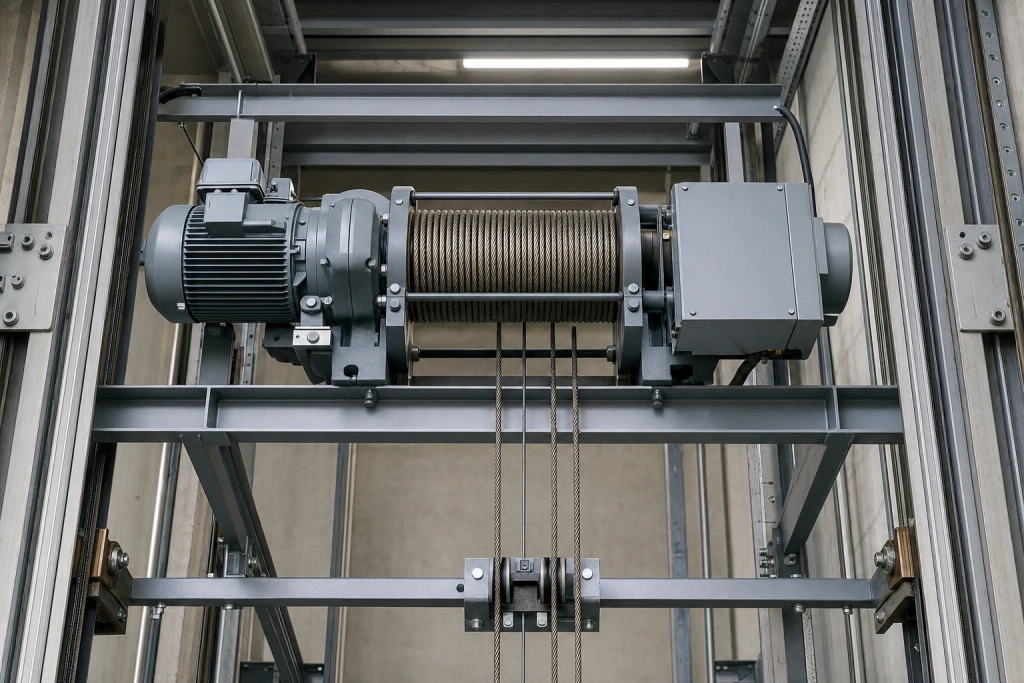

Внутри шахты по вертикальным направляющим движется грузовая кабина или клеть. Направляющие обеспечивают точность хода и воспринимают горизонтальные нагрузки при загрузке. Привод может быть реализован через электроталь (тельфер), лебёдку с электродвигателем или мотор-редуктор; в ряде специализированных исполнений применяется гидравлический привод. Тросовая или цепная подвеска соединяет привод с кабиной.
Управление осуществляется с пульта управления снаружи шахты — на каждом этаже или остановке. Это принципиально отличает подъёмник от лифта, в котором управление возможно изнутри кабины. Отсутствие пассажирского управления является одним из ключевых конструктивных признаков, определяющих категорию оборудования.
Классификация шахтных подъёмников
По типу шахты

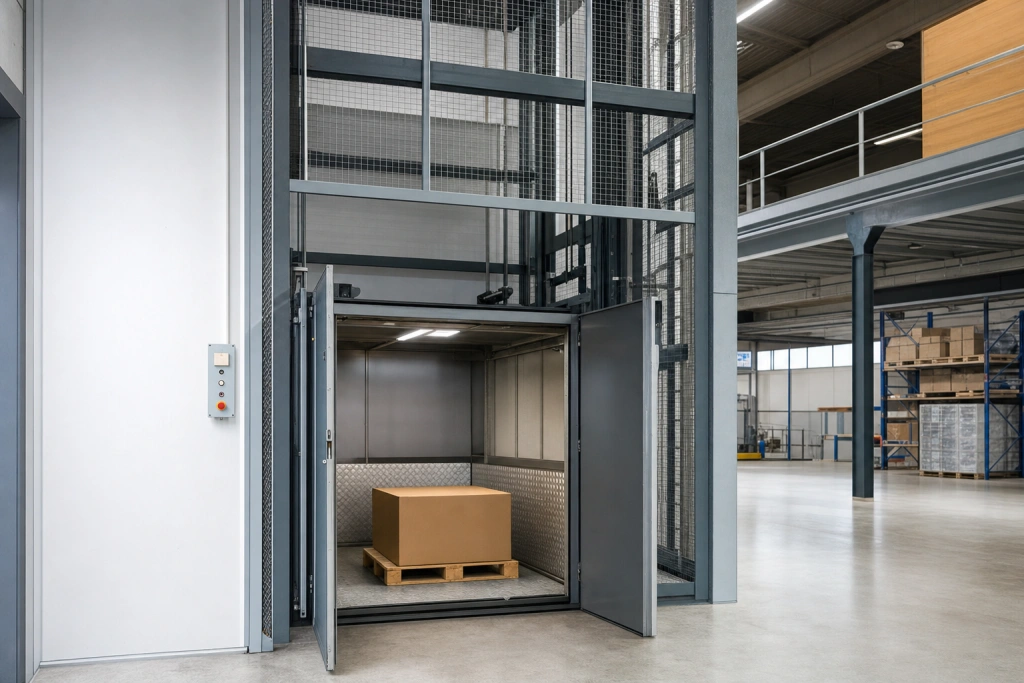

- Металлокаркасная шахта — самонесущая сварная конструкция из профильного металла, устанавливается внутри или снаружи здания. Наиболее распространённый вариант для новых объектов.
- Готовая бетонная или кирпичная шахта — подъёмник монтируется в существующий строительный проём. Снижает стоимость, но требует точного соответствия габаритов.
- Модульная шахта — сборная конструкция из типовых секций, удобна для быстрого монтажа и последующего демонтажа при необходимости перемещения оборудования.
По месту установки
- Внутри здания — встраивается в технологический процесс, не занимает внешнее пространство.
- Снаружи здания (фасадный) — крепится к стене или устанавливается как отдельностоящая конструкция; требует климатического исполнения.
По типу загрузки
- Фронтальный — загрузка и выгрузка с одной стороны.
- Проходное исполнение — загрузка с одной стороны, выгрузка с противоположной или боковой; применяется при сквозном грузопотоке.
- Г-образный — загрузка и выгрузка под углом 90°, удобен при ограниченном пространстве.
По типу привода
- Электрический тельферный (электроталь) — наиболее распространён, прост в обслуживании.
- Лебёдочный с мотор-редуктором — применяется при больших грузоподъёмностях и высотах подъёма.
- Гидравлический — обеспечивает плавный ход, используется реже из-за более сложного обслуживания.
Технические характеристики
Диапазон характеристик серийных шахтных подъёмников широк и определяется конкретной конфигурацией. Ниже приведены типичные значения, встречающиеся в технической документации производителей; точные параметры для конкретного объекта определяются при разработке технического задания.
| Параметр | Типичный диапазон | Примечание |
|---|---|---|
| Грузоподъёмность | 100 кг — 8 000 кг и более | Зависит от конструкции и привода |
| Высота подъёма | До 40–100 м | Зависит от типа привода и шахты |
| Скорость подъёма | От 0,13 м/с | Определяется приводом и назначением |
| Напряжение питания | 380 В, 50 Гц | Трёхфазная сеть |
| Климатическое исполнение | До −40 °C | Для наружной установки — по запросу |
| Количество остановок | 2 и более | Определяется проектом |
Шахтный подъёмник и грузовой лифт: сравнение
Выбор между подъёмником шахтного типа и грузовым лифтом — один из наиболее частых вопросов при проектировании вертикального транспорта на производственных и складских объектах. Оба решения обеспечивают вертикальное перемещение грузов, однако существенно различаются по конструкции, нормативному статусу и стоимости проекта.
| Параметр | Подъёмник шахтного типа | Грузовой лифт |
|---|---|---|
| Перевозка людей | Не допускается | Допускается (грузопассажирский) |
| Управление | Пульт снаружи шахты | Изнутри кабины и снаружи |
| Регистрация в Ростехнадзоре | Зависит от характеристик | Обязательна |
| Нормативная база | ТР ТС 010/2011 и смежные НД | ТР ТС 011/2011, ФНП |
| Требования к шахте | Металлокаркасная или строительная | Строительная шахта по проекту |
| Сроки монтажа | Несколько дней — несколько недель | Несколько недель и более |
| Стоимость проекта | Как правило, ниже | Выше из-за требований к проектированию |
| Типичное применение | Склады, производство, торговля | Многоэтажные здания, интенсивный грузопоток |
Подъёмник шахтного типа целесообразен там, где перевозка людей не требуется, а бюджет и сроки ввода в эксплуатацию имеют значение. Грузовой лифт оправдан при высокой интенсивности грузопотока, необходимости сопровождения груза персоналом или при требованиях архитектурного проекта.
Системы безопасности
Шахтный подъёмник оснащается комплексом защитных устройств, обязательность которых определяется нормативной документацией и конструктивными особенностями оборудования:
- Ловитель торможения — механическое устройство, фиксирующее грузовую клеть на направляющих при обрыве или ослаблении тросов. Различают ловители резкого и плавного торможения; выбор зависит от скорости подъёма и грузоподъёмности.
- Ограничитель грузоподъёмности — предотвращает перегрузку привода и несущих элементов конструкции.
- Концевые выключатели — ограничивают ход кабины в крайних положениях, исключая выход за пределы шахты.
- Блокировка шахтных дверей — не позволяет запустить движение при открытой двери на любом уровне.
- Аварийная кнопка «Стоп» — обеспечивает немедленную остановку при нештатной ситуации.
- Страховочный трос (канат) — дополнительный элемент удержания кабины при отказе основного каната.
Дополнительно могут устанавливаться: индикатор положения кабины на каждом уровне, переговорное устройство, частотный преобразователь для плавного пуска и торможения, а также системы диспетчеризации для удалённого мониторинга состояния оборудования.
Нормативная база и регистрация
Шахтные подъёмники как машины и оборудование подпадают под действие Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования». Это означает обязательное подтверждение соответствия (декларирование или сертификация) перед выпуском оборудования в обращение.
Вопрос о необходимости регистрации в Ростехнадзоре и отнесении объекта к категории опасных производственных объектов (ОПО) решается индивидуально. Приказ Ростехнадзора № 461 от 26.11.2020 устанавливает требования к безопасной эксплуатации подъёмных сооружений; отнесение конкретного подъёмника к сфере его действия зависит от характеристик оборудования и условий применения. Утверждение о том, что шахтный подъёмник никогда не требует регистрации в Ростехнадзоре, является упрощением: этот вопрос необходимо прорабатывать с проектировщиком и эксплуатирующей организацией применительно к конкретному объекту.
Ввод в эксплуатацию сопровождается статическими и динамическими испытаниями, оформлением акта и технической документации на оборудование.
Сферы применения
Подъёмник шахтного типа востребован в широком спектре объектов:

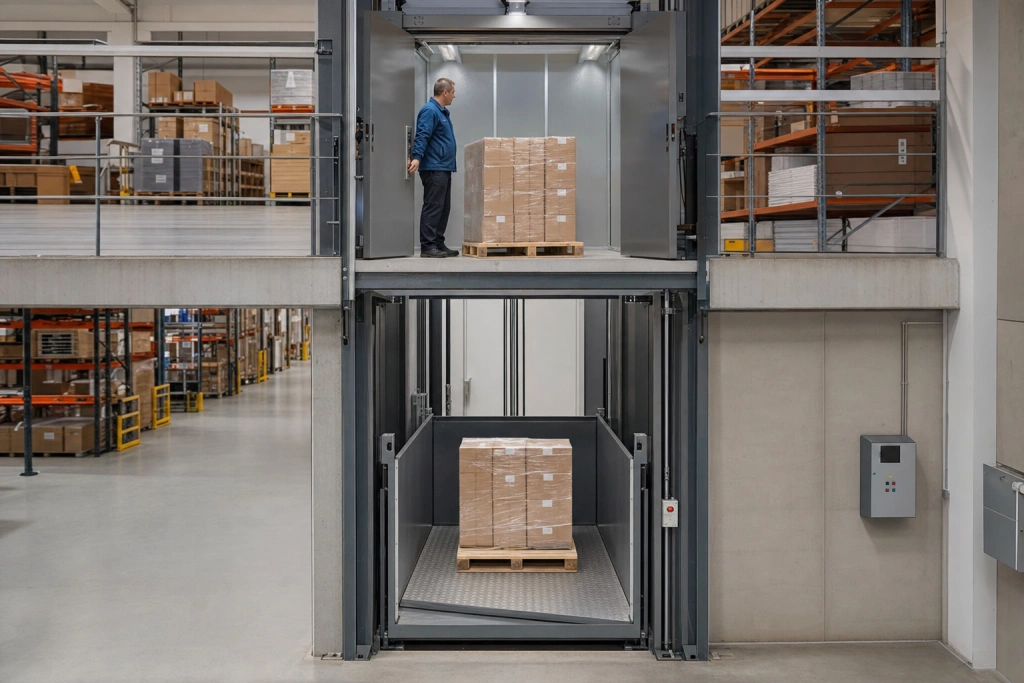

- Складские и производственные помещения — перемещение паллет, тарных грузов, комплектующих между этажами или уровнями антресоли.
- Торговые центры и магазины — подача товара из зоны приёмки в торговый зал без использования грузового лифта.
- Рестораны и предприятия общественного питания — транспортировка продуктов и посуды между кухней и залом.
- Строительные объекты — временный подъём материалов в период строительства или реконструкции.
- Многоквартирные дома и административные здания — в случаях, когда требуется грузовой подъём без полного лифтового проекта.
- Сортировочные и погрузочные узлы — интеграция в конвейерные и логистические линии.
Как выбрать подъёмник шахтного типа: пошаговый алгоритм
- Определите характеристики груза. Масса, габариты, тип (паллеты, тара, штучные изделия), способ подачи (вручную, погрузчиком, конвейером). Это определяет минимальную грузоподъёмность и размеры кабины.
- Установите высоту подъёма и количество остановок. Измерьте расстояние между уровнями и определите, на каких этажах нужны двери. Это влияет на тип привода и конструкцию шахты.
- Оцените состояние шахты. Есть ли готовый строительный проём подходящих размеров или потребуется металлокаркасная шахта? Наружная или внутренняя установка?
- Выберите тип загрузки. Фронтальный, проходное исполнение или Г-образный — в зависимости от планировки помещения и организации грузопотока.
- Определите условия эксплуатации. Температурный режим, влажность, запылённость, наличие агрессивных сред. Для наружной установки при низких температурах требуется соответствующее климатическое исполнение.
- Сформируйте индивидуальное техническое задание. На основе собранных данных составьте ТЗ для производителя или поставщика. Чем точнее исходные данные, тем корректнее будет коммерческое предложение и тем меньше риск ошибки при проектировании.
Типичные ошибки при выборе
Практика показывает, что большинство проблем при эксплуатации шахтных подъёмников связано с ошибками на этапе выбора, а не с качеством оборудования:
- Занижение грузоподъёмности. Выбор модели «впритык» к максимальной нагрузке ведёт к ускоренному износу и частым срабатываниям ограничителя. Рекомендуется закладывать запас 15–20%.
- Игнорирование габаритов груза. Грузоподъёмность может быть достаточной, но кабина — слишком мала для фактических размеров паллеты или тары.
- Недооценка количества остановок. Добавление остановки после монтажа существенно усложняет и удорожает доработку.
- Неучёт условий эксплуатации. Стандартное исполнение не рассчитано на работу при отрицательных температурах или в условиях высокой влажности.
- Отсутствие проработки нормативного статуса. Вопрос о регистрации и категории ОПО лучше решать до монтажа, а не после.
Монтаж, испытания и техническое обслуживание
Монтаж шахтного подъёмника включает установку каркаса шахты (если она металлокаркасная), монтаж направляющих, установку привода и грузовой кабины, прокладку электрики, монтаж этажных дверей и пульта управления. Сроки зависят от сложности конструкции и готовности строительной части: типовые объекты с металлокаркасной шахтой монтируются за несколько дней, более сложные конфигурации — дольше.
После монтажа проводятся статические и динамические испытания в соответствии с технической документацией на оборудование. По результатам испытаний оформляется акт ввода в эксплуатацию. Техническое обслуживание включает периодические осмотры механических и электрических узлов, проверку состояния тросов и направляющих, смазку, проверку работоспособности систем безопасности. Периодичность и объём ТО определяются эксплуатационной документацией производителя.
Демонтаж металлокаркасной шахты при необходимости перемещения оборудования значительно проще, чем демонтаж стационарного лифта, — это одно из практических преимуществ шахтных подъёмников на временных или реконструируемых объектах.
Что определить до разработки технического задания на подъёмник
Подъёмник шахтного типа — технически гибкое решение, которое при правильном выборе параметров обеспечивает надёжное вертикальное перемещение грузов на протяжении многих лет эксплуатации. Ключевое условие успешного проекта — точное техническое задание, составленное на основе реальных данных об объекте: масса и габариты груза, высота подъёма, количество остановок, тип шахты, условия эксплуатации и требования к производительности.
Если часть параметров пока не определена, имеет смысл обратиться к производителю или инжиниринговой компании на этапе предпроектной проработки: специалисты помогут сформировать ТЗ, подобрать конфигурацию и прояснить нормативный статус оборудования применительно к конкретному объекту. СПбЛЗ как производитель и инжиниринговая компания полного цикла располагает компетенциями для проектирования, изготовления и монтажа шахтных подъёмников под индивидуальные требования заказчика.
