Сервисный подъёмник — практичное решение для вертикального перемещения грузов на объектах общепита, гостиниц, архивов и производств. В статье разобраны ключевые параметры выбора: грузоподъёмность, тип привода, конструкция шахты, требования безопасности и нормативная база.
В этой статье:
- Что такое сервисный подъёмник и чем он отличается от малого грузового лифта
- Где применяются сервисные подъёмники
- Технические параметры: что определяет выбор
- Типы привода: электрический, гидравлический, цепной
- Конструкция шахты и варианты монтажа
- Двери шахты и кабины: типы и требования огнестойкости
- Специфика пищевых объектов и медицинских учреждений
- Нормативная база и ввод в эксплуатацию
- Какие параметры нужно определить до выбора сервисного подъёмника
- Ключевые выводы
- Часто задаваемые вопросы
Что такое сервисный подъёмник и чем он отличается от малого грузового лифта
В профессиональной среде термины «сервисный подъёмник» и «малый грузовой лифт» нередко используются как синонимы, однако между ними есть важные различия. Малый грузовой лифт — это лифт, кабина которого по ГОСТ 8824-2018 имеет площадь пола не более 1 м² и высоту не более 1 250 мм. Такие параметры исключают возможность перевозки людей: кабина физически не позволяет человеку находиться внутри в полный рост. Именно поэтому малые грузовые лифты не требуют тех же мер защиты пассажиров, что и пассажирские или грузопассажирские лифты, но при этом остаются объектами технического надзора.
Сервисный подъёмник — более широкое понятие, охватывающее оборудование для вертикального перемещения грузов в сервисных зонах: кухнях, складах, прачечных, архивах. Часть таких устройств конструктивно соответствует определению малого грузового лифта и регулируется лифтовыми стандартами; другая часть относится к подъёмным механизмам иного класса. При выборе оборудования важно заранее уточнить, к какой категории оно относится, — от этого зависят порядок регистрации, процедура освидетельствования и требования к монтажной организации.
С 1 июня 2024 года действует ГОСТ 34488-2022, устанавливающий требования к конструкции, безопасности и испытаниям малых грузовых лифтов. Документ регламентирует, в частности, скорость движения кабины (не более 1,0 м/с), требования к вентиляции шахты, защите приямка и конструкции дверей. Проектирование и монтаж оборудования, введённого в эксплуатацию после этой даты, должны соответствовать актуальной редакции стандарта.
Где применяются сервисные подъёмники
Область применения малых грузовых лифтов определяется прежде всего характером перемещаемых грузов и планировкой объекта. Ниже приведены наиболее распространённые сценарии.
| Тип объекта | Характер груза | Рекомендуемая грузоподъёмность | Особые требования |
|---|---|---|---|
| Ресторан, кафе, столовая | Блюда, продукты, посуда, тележки-шпильки | 100–300 кг | Нержавеющая сталь пищевого класса, подогрев полок, напольная загрузка |
| Гостиница, отель | Бельё, хозяйственные грузы, расходники | 100–200 кг | Тихий ход, эстетичная отделка, работа в ночное время |
| Архив, библиотека | Коробки с документами, папки, книги | 100–200 кг | Огнестойкость дверей EI60, надёжный замок шахты |
| Магазин, торговый центр | Товары, упаковки, коробки | 150–300 кг | Напольная загрузка, вертикально-раздвижные двери |
| Пекарня, производство | Тележки-шпильки, полуфабрикаты | 200–500 кг | Напольная загрузка, частотный преобразователь, нержавеющая сталь |
| Медицинское учреждение | Контейнеры, расходные материалы | 100–200 кг | Огнестойкость EI60, плавный ход, санитарные требования |

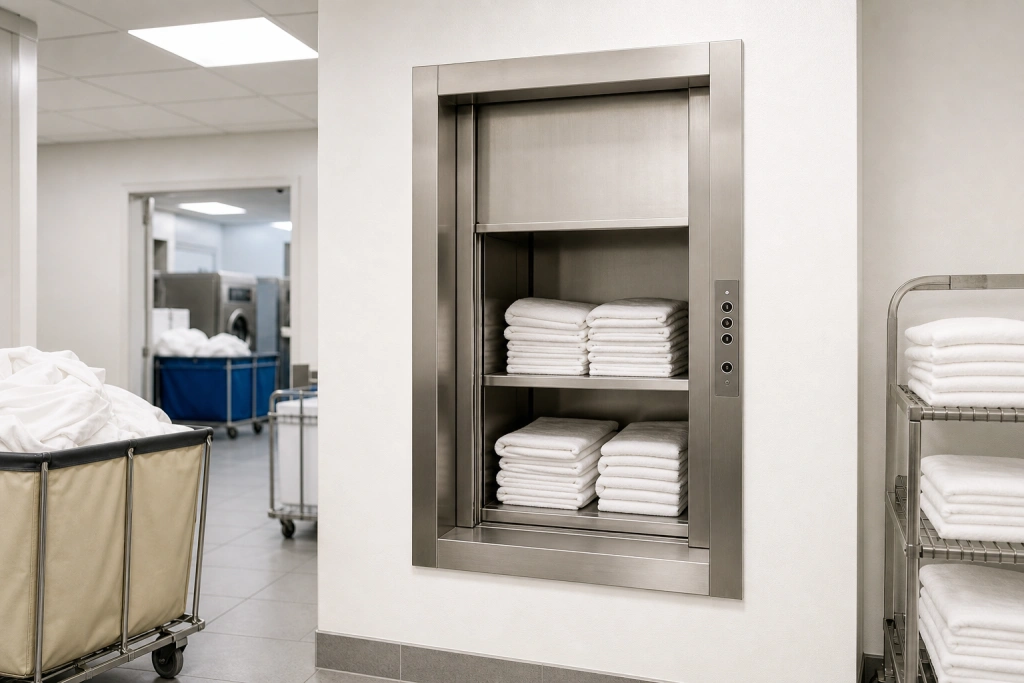

| Прачечная | Бельё, химия | 100–200 кг | Влагостойкое исполнение, простота очистки |
Технические параметры: что определяет выбор
Грузоподъёмность
Типовой диапазон грузоподъёмности малых грузовых лифтов — от 50 до 500 кг. Наиболее востребованы модели на 100, 150, 200 и 300 кг. При выборе следует учитывать не только вес единичного груза, но и суммарную нагрузку при полной загрузке кабины, а также динамические нагрузки при разгоне и торможении. Занижать грузоподъёмность ради экономии не рекомендуется: систематическая перегрузка ускоряет износ привода и снижает ресурс оборудования.
Высота подъёма и количество остановок
Высота подъёма большинства серийных моделей составляет до 45–50 м, что перекрывает потребности объектов высотой до 15–16 этажей. Количество остановок в типовых конфигурациях — от 2 до 6. При большем числе остановок или нестандартной высоте подъёма потребуется индивидуальное проектирование оборудования под параметры конкретного объекта.
Размеры кабины и уровень загрузки
По ГОСТ 8824-2018 площадь пола кабины малого грузового лифта не превышает 1 м², высота — не более 1 250 мм. В рамках этих ограничений производители предлагают различные типоразмеры. Критически важный параметр — уровень загрузки кабины: напольный (для тележек, шпилек, поддонов) или на высоте 0,5–1,0 м (для ручной укладки). Ресторанные подъёмники с полками, как правило, загружаются вручную; пекарни и производства чаще используют напольную загрузку с заездом тележки.
Типы привода: электрический, гидравлический, цепной
Выбор типа привода влияет на плавность хода, уровень шума, требования к машинному помещению и стоимость технического обслуживания.
| Тип привода | Принцип работы | Преимущества | Ограничения | Типичное применение |
|---|---|---|---|---|
| Электрический (лебёдка, червячный мотор-редуктор) | Электродвигатель через редуктор приводит барабан или тяговый шкив | Высокая надёжность, широкий диапазон грузоподъёмности, возможность установки частотного преобразователя | Требует машинного помещения или встроенного привода в шахте | Большинство объектов: рестораны, гостиницы, архивы, производство |
| Гидравлический | Гидроцилиндр или гидравлическая лебёдка перемещает кабину | Плавный ход, компактный привод, нет тяговых канатов | Зависимость вязкости масла от температуры, ограниченная высота подъёма, необходимость контроля гидросистемы | Небольшая высота подъёма (2–4 этажа), объекты с ограниченным пространством |
| Цепной (тельфер, цепной привод) | Цепь или ремень передаёт усилие от привода к кабине | Простота конструкции, низкая стоимость, компактность | Повышенный уровень шума, ограниченная грузоподъёмность, требует регулярной смазки цепи | Лёгкие грузы (до 100–150 кг), встройка в барную стойку или мебель |

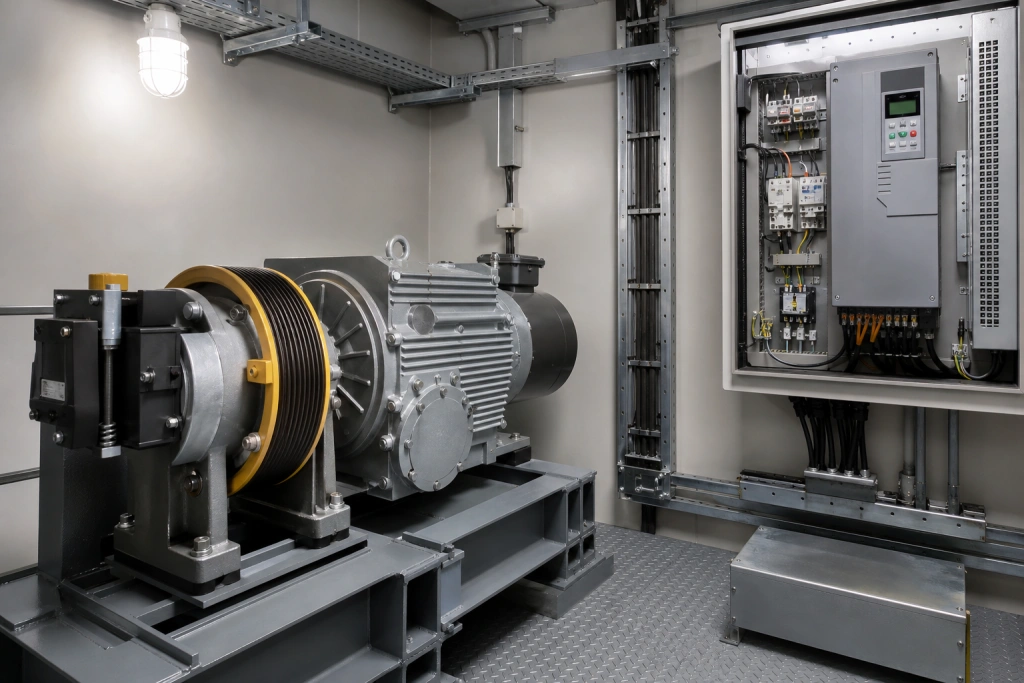

Для объектов с повышенными требованиями к плавности хода и уровню шума — пекарен, медицинских учреждений, гостиниц — рекомендуется электрический привод с частотным преобразователем. Он обеспечивает плавный пуск и остановку, снижает динамические нагрузки на конструкцию и уменьшает акустический дискомфорт при работе оборудования в ночное время.
Конструкция шахты и варианты монтажа
Сервисный подъёмник может устанавливаться в готовой строительной шахте или в металлокаркасной шахте собственного изготовления. Второй вариант актуален при реконструкции действующих объектов, когда строительство капитальной шахты нецелесообразно или невозможно по архитектурным ограничениям.

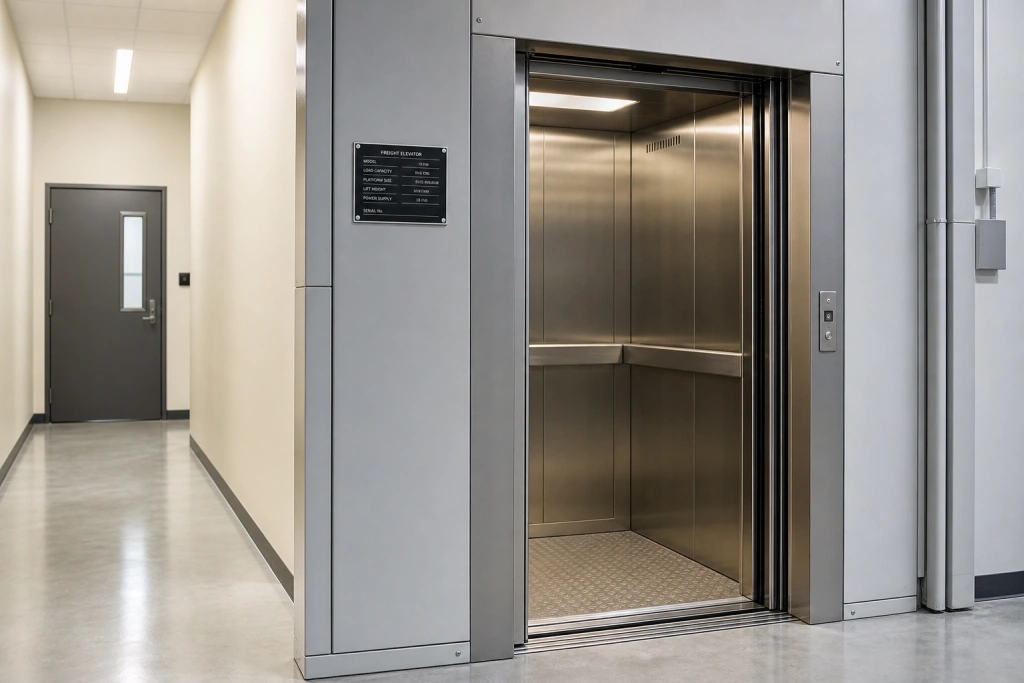

Металлокаркасная шахта монтируется из стальных профилей, обшивается листовым материалом и может устанавливаться как внутри здания, так и на фасаде. Это решение позволяет реализовать монтаж под ключ — от проектирования и изготовления шахты до пусконаладки и ввода в эксплуатацию — без масштабных строительных работ.
Для объектов с ограниченным пространством существуют конструкции без традиционной шахты — открытые подъёмные платформы или встроенные в мебель решения (барная стойка, кухонный остров). Однако такие варианты, как правило, не относятся к категории малых грузовых лифтов по ГОСТ и имеют иной нормативный статус.
При монтаже в действующем объекте — ресторане, гостинице, торговом центре — важно заранее проработать логистику строительных работ, чтобы минимизировать перерывы в работе предприятия. Металлокаркасная шахта в этом отношении предпочтительнее: её сборка занимает меньше времени и не требует «мокрых» строительных процессов.
Двери шахты и кабины: типы и требования огнестойкости
Наиболее распространённый тип дверей для малых грузовых лифтов — вертикально-раздвижные двери. Они занимают минимум пространства перед шахтой, что критично при ограниченной площади кухни или коридора. Распашные и горизонтально-раздвижные двери применяются реже — как правило, при нестандартных габаритах проёма или специфических требованиях объекта.
Каждая дверь шахты оснащается механическим замком и электрическим контактом безопасности: кабина не может двигаться при открытой двери. Это базовое требование безопасности, предусмотренное действующими стандартами.

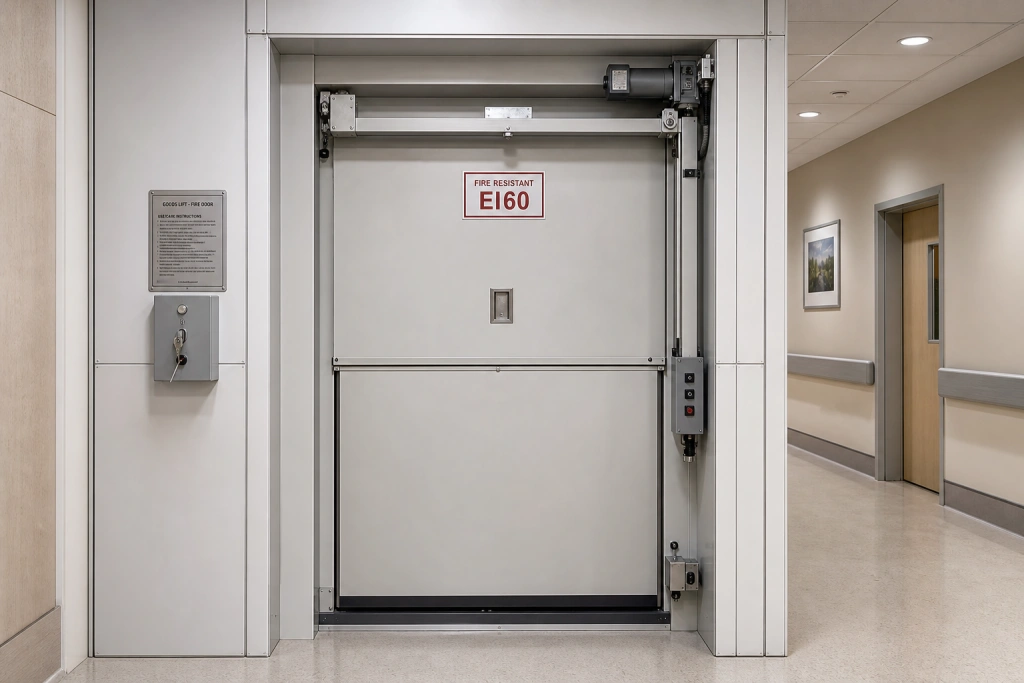

Требования к огнестойкости дверей шахты определяются категорией объекта и проектом противопожарной защиты. Стандартное исполнение — E30 (целостность конструкции в течение 30 минут). Для архивов, библиотек, медицинских учреждений и объектов с повышенной пожарной нагрузкой проектом может быть предусмотрена огнестойкость EI30 или EI60 — с нормируемым пределом теплоизоляции. Уточнение требуемого класса огнестойкости необходимо на этапе проектирования.
Специфика пищевых объектов и медицинских учреждений

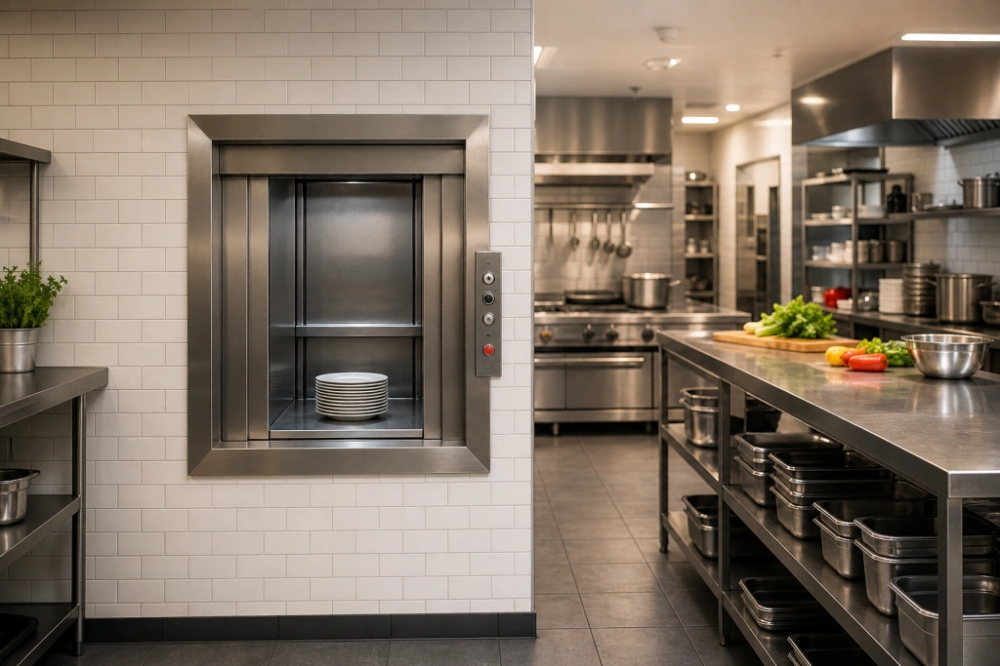

Для ресторанов, кафе и пищевых производств ключевое требование к отделке кабины — применение нержавеющей стали пищевого класса. Такой материал устойчив к моющим средствам, не накапливает загрязнения и соответствует санитарным нормам для помещений, контактирующих с продуктами питания. Дополнительная опция для ресторанных подъёмников — съёмные полки с подогревом, позволяющие поддерживать температуру блюд при подаче с кухни на этаж обслуживания. Такие устройства нередко называют ресторанным подъёмником или кухонным лифтом.
В медицинских учреждениях на первый план выходят плавность хода (для транспортировки чувствительных материалов), простота дезинфекции внутренних поверхностей кабины и повышенные требования к огнестойкости шахты. Частотный преобразователь в приводе здесь не просто комфортная опция, а практически обязательный элемент, снижающий вибрацию и шум.
Нормативная база и ввод в эксплуатацию
Малые грузовые лифты, соответствующие ГОСТ 8824-2018 по габаритам кабины, регулируются ГОСТ 34488-2022, вступившим в силу 1 июня 2024 года. Стандарт устанавливает требования к конструкции, безопасности, испытаниям и маркировке. Оборудование, спроектированное и смонтированное после этой даты, должно соответствовать актуальной редакции.
Ввод малого грузового лифта в эксплуатацию включает освидетельствование — проверку соответствия смонтированного оборудования проектной документации и требованиям стандартов. В дальнейшем предусмотрено частичное освидетельствование раз в 12 месяцев и полное — раз в 5 лет. Проведение освидетельствования требует привлечения аккредитованной организации; самостоятельное освидетельствование владельцем оборудования не допускается.
Ловители (устройства аварийного торможения кабины) — обязательный элемент конструкции, предотвращающий неконтролируемое падение кабины при обрыве тягового органа. Их тип (плавного или резкого торможения) определяется скоростью движения кабины и конструкцией привода.
Какие параметры нужно определить до выбора сервисного подъёмника
Правильный выбор малого грузового лифта невозможен без предварительного анализа условий эксплуатации. Перед обращением к производителю или монтажной организации рекомендуется определить следующие параметры:
- Характер и вес груза — максимальная масса единовременно перемещаемого груза с учётом тары и упаковки.
- Способ загрузки — напольный (тележка, поддон) или ручной (полки, лотки); от этого зависит высота порога и конфигурация кабины.
- Высота подъёма и количество остановок — расстояние между крайними этажами и число промежуточных площадок.
- Наличие и размеры шахты — готовая строительная шахта или необходимость изготовления металлокаркасной конструкции.
- Требования к огнестойкости — класс огнестойкости дверей шахты согласно проекту противопожарной защиты объекта.
- Специальные требования — пищевое исполнение, подогрев полок, частотный преобразователь, влагостойкость, уровень шума.
- Условия монтажа — возможность проведения работ без остановки объекта, доступность строительной площадки, наличие электрической инфраструктуры.
Подготовленный перечень параметров позволит получить корректное техническое предложение и избежать дополнительных затрат на переработку проекта. СПбЛЗ как производитель полного цикла выполняет проектирование, изготовление, монтаж и техническое обслуживание малых грузовых лифтов, в том числе в нестандартных конфигурациях — от разработки технического задания до ввода оборудования в эксплуатацию.
Ключевые выводы
- Сервисный подъёмник и малый грузовой лифт — близкие по назначению устройства, однако различаются по нормативному статусу: малый грузовой лифт с площадью пола кабины до 1 м² и высотой до 1 250 мм регулируется ГОСТ 8824-2018 и ГОСТ 34488-2022, тогда как подъёмники без права перевозки людей могут подпадать под иные технические регламенты.
- Грузоподъёмность типовых моделей составляет от 50 до 500 кг; выбор конкретного значения определяется характером груза, интенсивностью использования и уровнем загрузки кабины.
- Тип привода — электрический (лебёдка на червячном мотор-редукторе), гидравлический или цепной — существенно влияет на плавность хода, уровень шума, требования к машинному помещению и стоимость обслуживания.
- Огнестойкость дверей шахты (E30, EI30 или EI60) выбирается исходя из категории объекта и требований пожарной безопасности; для архивов и медицинских учреждений нередко требуется EI60.
- Ввод в эксплуатацию малого грузового лифта предполагает освидетельствование: частичное — раз в 12 месяцев, полное — раз в 5 лет.
Часто задаваемые вопросы
Можно ли перевозить людей в малом грузовом лифте?
Нет. Конструктивные параметры кабины (высота не более 1 250 мм, площадь пола не более 1 м²) исключают перевозку людей. Использование малого грузового лифта для подъёма персонала запрещено и является грубым нарушением требований безопасности.
Нужна ли регистрация малого грузового лифта в Ростехнадзоре?
Порядок регистрации зависит от технических характеристик оборудования и его классификации. Малые грузовые лифты, подпадающие под действие технического регламента Таможенного союза о безопасности машин и оборудования, подлежат соответствующим процедурам. Конкретный порядок следует уточнять у монтажной организации или в территориальном органе Ростехнадзора применительно к конкретному объекту.
Чем сервисный подъёмник отличается от грузового лифта?
Грузовой лифт предназначен для перевозки грузов, в том числе с сопровождающим персоналом, и имеет большую грузоподъёмность и габариты кабины. Сервисный подъёмник (малый грузовой лифт) ограничен по размерам кабины и не предназначен для перевозки людей; он оптимален для частых перемещений небольших грузов между этажами.
Как часто нужно проводить техническое обслуживание?
Периодичность технического обслуживания определяется регламентом производителя и условиями эксплуатации. Как правило, плановое ТО проводится ежеквартально или раз в полгода; освидетельствование — раз в 12 месяцев (частичное) и раз в 5 лет (полное). Своевременное ТО продлевает ресурс оборудования и снижает риск внеплановых остановок.
Возможно ли изготовление подъёмника нестандартных размеров?
Да. Большинство производителей предлагают индивидуальное изготовление под нестандартные габариты шахты, нетиповую грузоподъёмность или специфические требования объекта. В этом случае потребуется предоставить архитектурные чертежи и технические условия.
