Грузовой лифт-подъёмник для склада: как выбрать оборудование

Выбор грузового лифта или подъёмника для склада зависит от грузооборота, типа и массы грузов, высоты подъёма и условий монтажа. При этом универсального решения нет: оборудование, подходящее для небольшого склада, может оказаться недостаточно производительным при интенсивной эксплуатации, а более сложная система — неоправданной для объекта с небольшим объёмом перемещений.

Чтобы подобрать подходящий вариант, важно учитывать не только грузоподъёмность, но и конструкцию оборудования, особенности здания, требования к безопасности и предполагаемый режим работы. Разберём основные виды складских подъёмников и лифтов, их различия и ключевые критерии, которые стоит оценить перед проектированием и закупкой.

В этой статье:

1. Подъёмник и лифт: в чём принципиальная разница
2. Основные типы оборудования для склада
3. Сравнительные характеристики типов оборудования
4. Критерии выбора: пошаговый алгоритм
5. Безопасность и нормативная база
6. Монтаж и ввод в эксплуатацию
7. Типичные ошибки при выборе оборудования
8. Что определить до обращения к производителю
9. Ключевые выводы
10. Часто задаваемые вопросы

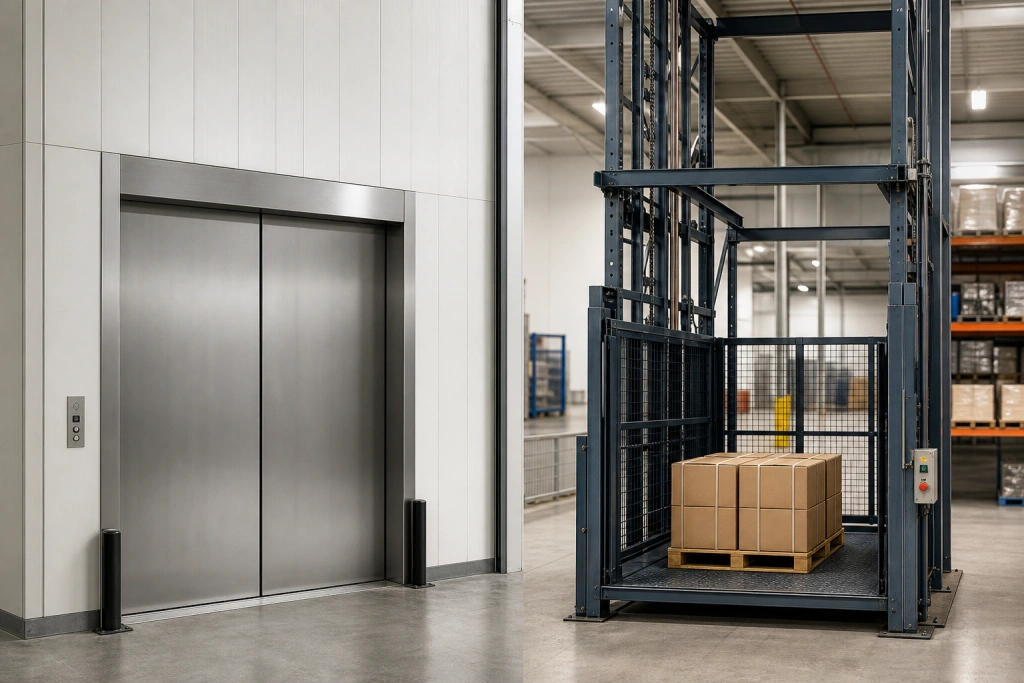

Подъёмник и лифт: в чём принципиальная разница

Термины «грузовой лифт» и «грузовой подъёмник» нередко используются как синонимы, однако с технической и юридической точки зрения это разные категории оборудования.

Грузовой лифт — стационарное устройство с кабиной, движущейся по жёстким направляющим в шахте. Он подпадает под действие технического регламента Таможенного союза ТР ТС 011/2011 «Безопасность лифтов», а также ГОСТ Р 56943-2016, устанавливающего требования безопасности к грузовым лифтам. Ввод в эксплуатацию сопровождается уведомлением уполномоченного органа, техническим освидетельствованием и ведением паспорта оборудования.

Грузовой подъёмник — более широкая категория, включающая мачтовые, ножничные, гидравлические и иные конструкции. Большинство из них относятся к грузоподъёмным машинам (ГПМ) и регулируются федеральными нормами и правилами в области промышленной безопасности, а не ТР ТС 011/2011. Требования к регистрации, освидетельствованию и документации для ГПМ отличаются от лифтовых — это необходимо учитывать при проектировании объекта.

Практическое следствие: если на складе планируется перемещение персонала вместе с грузом, потребуется либо грузопассажирский лифт (ПГП), либо грузопассажирский подъёмник с соответствующей сертификацией. Использование грузового подъёмника для перевозки людей недопустимо.

Основные типы оборудования для склада

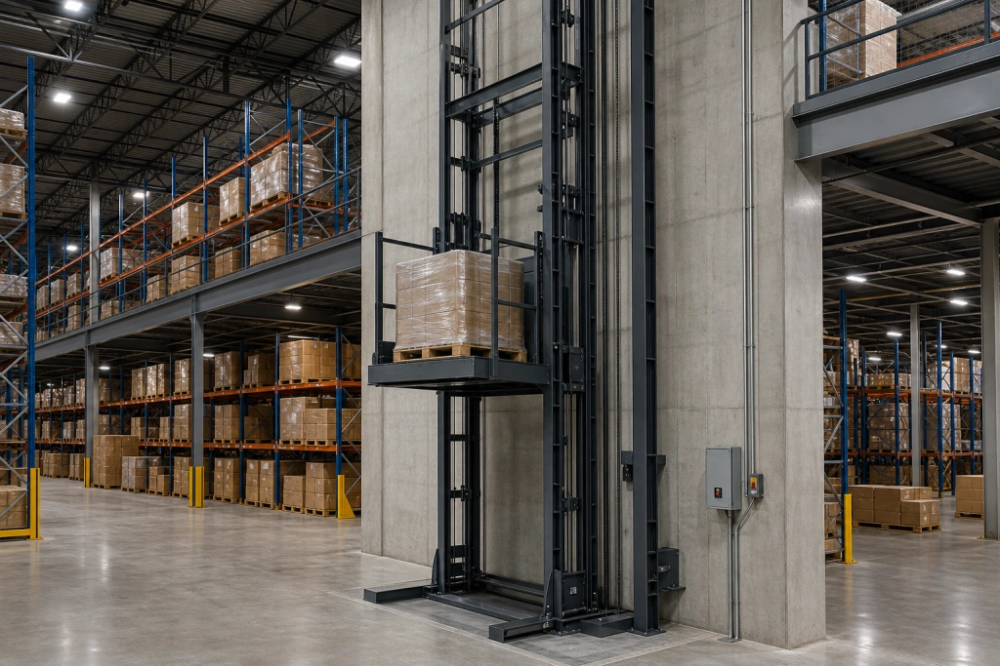

Мачтовый подъёмник

Наиболее распространённое решение для многоуровневых складских комплексов. Грузовая платформа перемещается вдоль одной или двух вертикальных мачт. Одномачтовые модели компактнее, двухмачтовые обеспечивают большую устойчивость и грузоподъёмность. Оборудование может монтироваться как внутри здания, так и снаружи — при наличии соответствующей защиты от атмосферных воздействий. Мачтовые подъёмники, как правило, не требуют строительства отдельной шахты, что существенно снижает стоимость монтажа.

Шахтный подъёмник (грузовой лифт)

Грузовая клеть или кабина движется внутри закрытой шахты по направляющим. Это решение обеспечивает наилучшую защиту груза, высокую скорость подъёма и возможность интеграции в архитектуру здания. Шахтный подъёмник — фактически грузовой лифт в классическом понимании. Требует проектирования и строительства шахты, что увеличивает капитальные затраты, но оправдано при высоком грузообороте склада и постоянной эксплуатации.

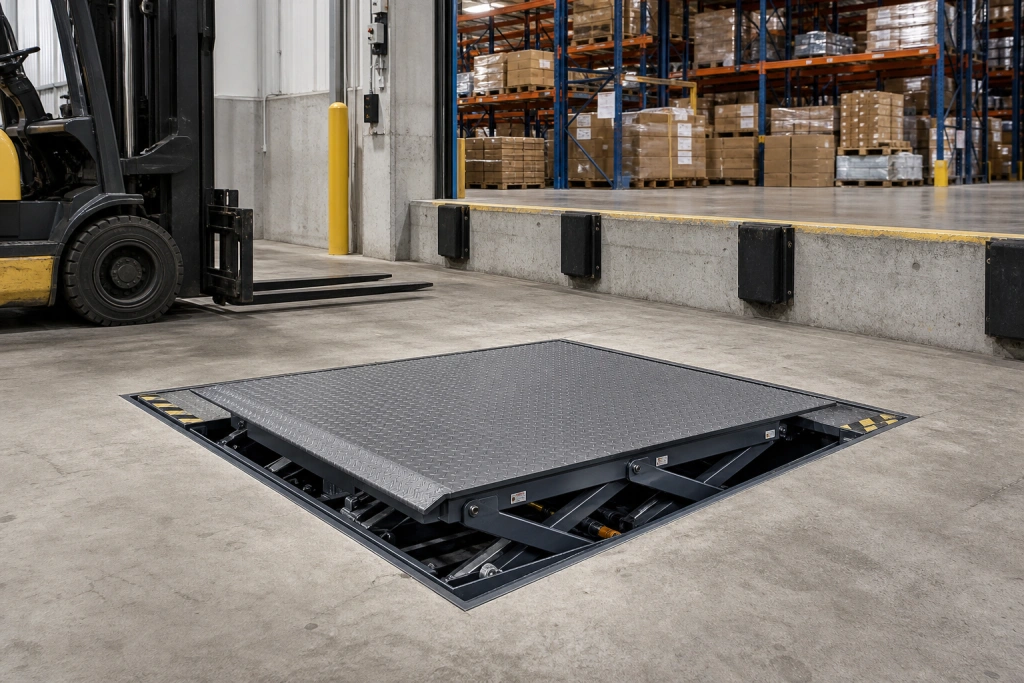

Ножничный подъёмник

Платформа поднимается за счёт раскрытия ножничного механизма. Применяется преимущественно для подъёма на небольшую высоту — как правило, до уровня одного-двух этажей. Конструктивно прост, надёжен, хорошо подходит для погрузочно-разгрузочных работ на доках и межэтажных перемещений. Ограничение — сравнительно небольшая высота подъёма и необходимость приямка для размещения механизма в нижнем положении.

Гидравлический подъёмник

Привод осуществляется гидравлическим цилиндром. Тип привода обеспечивает плавность хода и высокую грузоподъёмность при относительно невысокой скорости подъёма. Гидравлические системы хорошо работают при интенсивных нагрузках, однако требуют регулярного обслуживания гидравлического контура и чувствительны к температурным условиям эксплуатации.

Консольный и люковый подъёмники

Консольный подъёмник используется там, где необходим подъём груза без полноценной платформы — например, для загрузки через проём в перекрытии. Люковый подъёмник монтируется непосредственно в проёме перекрытия и обеспечивает вертикальную транспортировку грузов через люк. Оба варианта применяются в стеснённых условиях, где установка полноразмерного оборудования невозможна.

Малый грузовой (сервисный) лифт

Предназначен для перемещения небольших грузов — документов, продуктов питания, мелких товаров. Грузоподъёмность, как правило, не превышает 100–300 кг. Используется в торговых объектах, ресторанах, аптеках, небольших складах при офисах. Не предназначен для паллетных грузов или крупногабаритных изделий.

Сравнительные характеристики типов оборудования

Значения приведены как ориентировочные диапазоны; точные параметры определяются конфигурацией конкретной модели и условиями проекта.

Критерии выбора: пошаговый алгоритм

1. Определите грузооборот склада. Количество подъёмов в смену, суточная интенсивность, характер пиковых нагрузок — эти данные определяют требуемый режим работы оборудования. Для высокого грузооборота нужны решения с высоким ПВ (продолжительностью включения) и надёжным приводом.
2. Установите грузоподъёмность и высоту подъёма. Грузоподъёмность выбирается с запасом относительно максимальной массы единичного груза. Высота подъёма определяет конструктивный тип и длину направляющих или мачты.
3. Оцените характер груза. Паллеты с коробками, бочки, крупногабаритные изделия, хрупкие товары, сыпучие материалы — каждый тип груза предъявляет требования к размерам грузовой платформы, типу настила, наличию бортов и способу загрузки (ручная тележка, вилочный погрузчик, рольганг).
4. Определите место установки. Внутри здания или снаружи — это влияет на требования к защите оборудования от атмосферных воздействий, материалам конструкции и типу привода. Наружная установка требует дополнительной защиты электрики и механики.
5. Оцените наличие шахты или возможность её строительства. Если шахта уже существует или её строительство предусмотрено проектом — шахтный подъёмник или грузовой лифт могут быть оптимальным решением. При отсутствии шахты и ограниченном бюджете предпочтительны мачтовые или ножничные конструкции.
6. Учтите требования к персоналу. Если сопровождение груза персоналом обязательно, необходим грузопассажирский подъёмник (ПГП) или грузопассажирский лифт с соответствующей сертификацией.

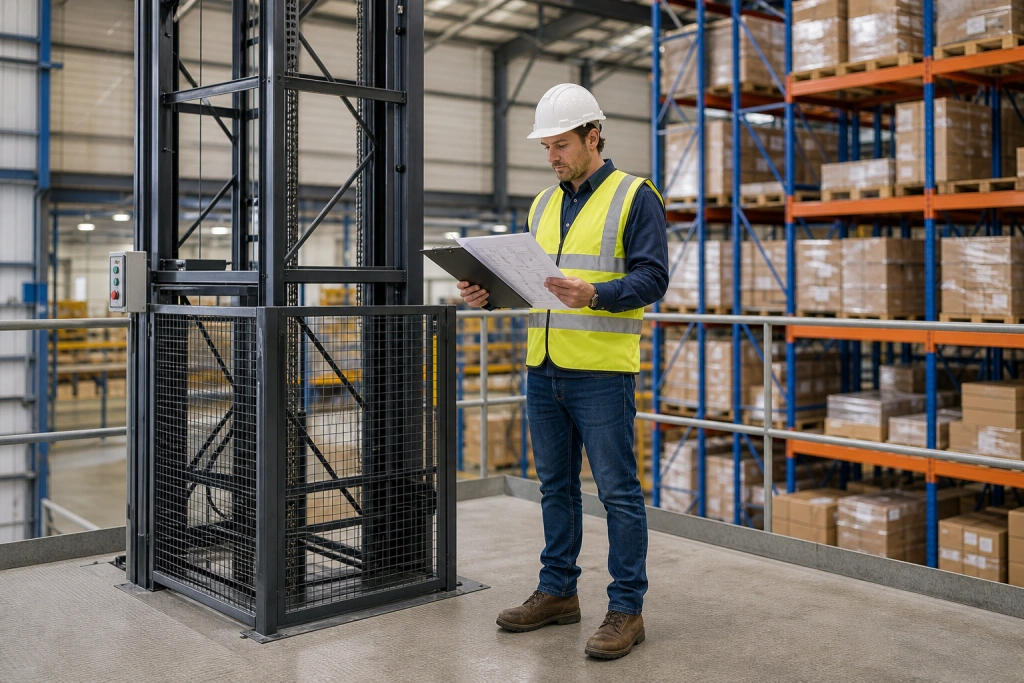

7. Запросите технический расчёт и индивидуальный проект. Финальный выбор типа оборудования, его конфигурации и места установки должен быть подтверждён техническим расчётом. Самостоятельный выбор без расчёта — одна из наиболее распространённых ошибок при закупке.

Безопасность и нормативная база

Система безопасности подъёмника включает несколько обязательных элементов: ловящие механизмы (ловители), блокировку дверей и ограждений, защиту от обрыва троса или цепи, защиту от перегрузки, аварийную остановку и защиту от отключения электроэнергии. Конкретный состав систем защиты зависит от типа и конфигурации оборудования.

Для грузовых лифтов обязательно соответствие ТР ТС 011/2011 и ГОСТ Р 56943-2016. Ввод в эксплуатацию сопровождается уведомлением уполномоченного органа исполнительной власти, техническим освидетельствованием и оформлением паспорта лифта. Организация, выполняющая монтаж, должна иметь соответствующее свидетельство СРО.

Для грузовых подъёмников как грузоподъёмных машин применяются федеральные нормы и правила в области промышленной безопасности. Часть подъёмников подлежит регистрации в Ростехнадзоре, часть — нет, в зависимости от грузоподъёмности, высоты подъёма и конструктивного типа. Этот вопрос необходимо прояснять на этапе проектирования, поскольку он влияет на состав документации и порядок ввода в эксплуатацию.

До начала монтажа разрабатывается проект производства работ (ППР). После завершения монтажа проводятся пусконаладочные работы и приёмосдаточные испытания, по результатам которых оформляется акт ввода в эксплуатацию. Периодическое техническое освидетельствование проводится в сроки, установленные нормативной документацией и паспортом оборудования.

Монтаж и ввод в эксплуатацию

Монтаж «под ключ» включает несколько последовательных этапов: разработку проектной документации, поставку оборудования, монтаж несущих конструкций и механической части, прокладку электрики и монтаж системы управления, пусконаладочные работы, испытания и оформление документации.

Самонесущая конструкция мачтового подъёмника может крепиться к стене здания или устанавливаться на собственном фундаменте — конкретное решение определяется в ходе проектирования с учётом нагрузок на несущие конструкции. Для шахтных подъёмников и грузовых лифтов необходима строительная готовность шахты до начала монтажа лифтового оборудования.

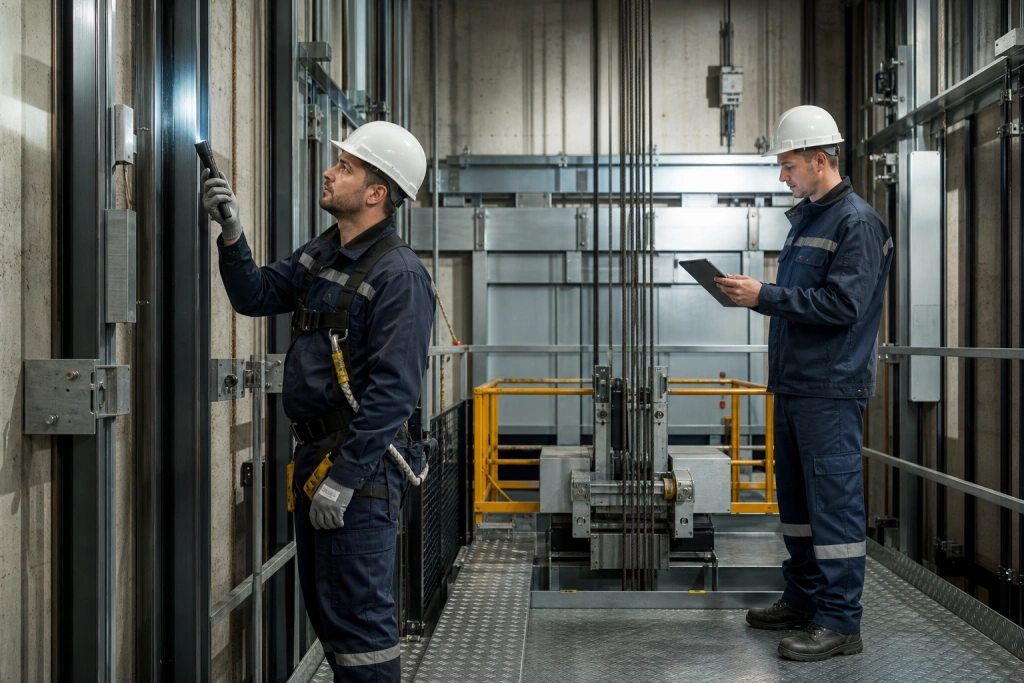

Техническое обслуживание подъёмника проводится в соответствии с регламентом производителя и требованиями нормативных документов. Как правило, оно включает плановые осмотры, смазку механических узлов, проверку состояния тросов или цепей, тестирование систем безопасности и регулировку приводных механизмов. Периодичность и состав работ указываются в паспорте и руководстве по эксплуатации оборудования.

Типичные ошибки при выборе оборудования

• Выбор без технического расчёта. Грузоподъёмность и высота подъёма — не единственные параметры. Без расчёта режима работы, нагрузок на конструкции и требований к электроснабжению велик риск выбрать неподходящее оборудование.
• Недооценка грузооборота. Оборудование, рассчитанное на редкие подъёмы, быстро выходит из строя при интенсивной эксплуатации. Режим работы должен соответствовать реальному грузообороту склада.
• Игнорирование требований к шахте или проёму. Размеры грузовой платформы должны соответствовать проёму в перекрытии с учётом зазоров и ограждений. Несоответствие габаритов выявляется уже на этапе монтажа и влечёт дополнительные затраты.
• Выбор подъёмника вместо лифта там, где требуется лифт. Если объект подпадает под требования ТР ТС 011/2011 или нормы доступности, использование нелифтового подъёмника может быть недопустимо.
• Отсутствие резерва грузоподъёмности. Грузоподъёмность оборудования рекомендуется выбирать с запасом 15–20% относительно максимальной расчётной нагрузки — с учётом возможного роста объёмов хранения.

Что определить до обращения к производителю

Грамотный выбор грузового лифта или подъёмника для склада невозможен без предварительной подготовки исходных данных. До обращения к производителю или проектировщику рекомендуется определить: максимальную массу единичного груза и тип тары, суточный грузооборот склада и число подъёмов в смену, высоту подъёма и количество остановок, размеры проёма в перекрытии или доступную площадь для монтажа, место установки (внутри или снаружи), требования к сопровождению груза персоналом, а также наличие или возможность строительства шахты.

Чем полнее исходные данные, тем точнее будет технический расчёт и коммерческое предложение. СПбЛЗ как производитель полного цикла выполняет разработку индивидуального проекта, изготовление, поставку и монтаж «под ключ» грузовых лифтов и подъёмного оборудования — от технического задания до ввода в эксплуатацию и последующего обслуживания.

Ключевые выводы

• Грузовой подъёмник и грузовой лифт — юридически и технически разные категории оборудования с разными требованиями к регистрации и эксплуатации.
• Тип оборудования выбирается исходя из грузоподъёмности, высоты подъёма, характера груза, наличия шахты и места установки.
• Мачтовые, шахтные, ножничные и гидравлические подъёмники решают разные задачи складской логистики — универсального решения не существует.
• Грузовые лифты подпадают под действие ТР ТС 011/2011 и требуют регистрации; большинство подъёмников регулируются иными нормативными актами.
• Корректный технический расчёт до начала закупки позволяет избежать типичных ошибок: недооценки грузооборота, несоответствия габаритов и неправильного выбора привода.

Часто задаваемые вопросы

Нужна ли регистрация в Ростехнадзоре для складского подъёмника?

Зависит от типа оборудования. Грузовые лифты подлежат уведомительному порядку ввода в эксплуатацию согласно ТР ТС 011/2011. Для грузовых подъёмников как ГПМ требования определяются федеральными нормами и правилами — часть из них подлежит регистрации, часть нет. Этот вопрос необходимо уточнять на этапе проектирования.

Могут ли люди ехать вместе с грузом?

Нет, если оборудование сертифицировано только как грузовое. Для сопровождения груза персоналом необходим грузопассажирский лифт (ПГП) или грузопассажирский подъёмник с соответствующей документацией.

Нужна ли шахта для мачтового подъёмника?

Как правило, нет. Мачтовый подъёмник — самонесущая конструкция, которая крепится к стене или устанавливается на собственном основании. Это одно из его ключевых преимуществ перед шахтным решением.

Какой тип привода лучше для склада с интенсивной эксплуатацией?

Электрический привод с частотным регулированием обеспечивает плавность хода и экономичность при высоком числе циклов. Гидравлический привод предпочтителен при высокой грузоподъёмности и невысокой скорости подъёма. Выбор зависит от конкретных условий эксплуатации и должен быть обоснован техническим расчётом.

Как часто проводится техническое обслуживание?

Периодичность определяется паспортом оборудования и нормативными требованиями. Для большинства типов подъёмников плановое обслуживание проводится не реже одного раза в год, а при интенсивной эксплуатации — чаще. Техническое освидетельствование проводится в сроки, установленные нормативной документацией.

Можно ли установить подъёмник снаружи здания?

Да, при условии применения оборудования в соответствующем исполнении — с защитой от атмосферных воздействий, коррозионностойкими материалами и подходящим типом привода. Место установки (внутри или снаружи здания) должно быть указано при заказе.
