Чем отличается грузовой лифт от пассажирского

Содержание:

1. Введение в терминологию и нормативную базу
2. Ключевые конструктивные отличия оборудования
3. Различия в типах привода и кинематических схемах
4. Особенности систем управления и безопасности
5. Требования к шахтам и строительным конструкциям
6. Сравнительные технические характеристики

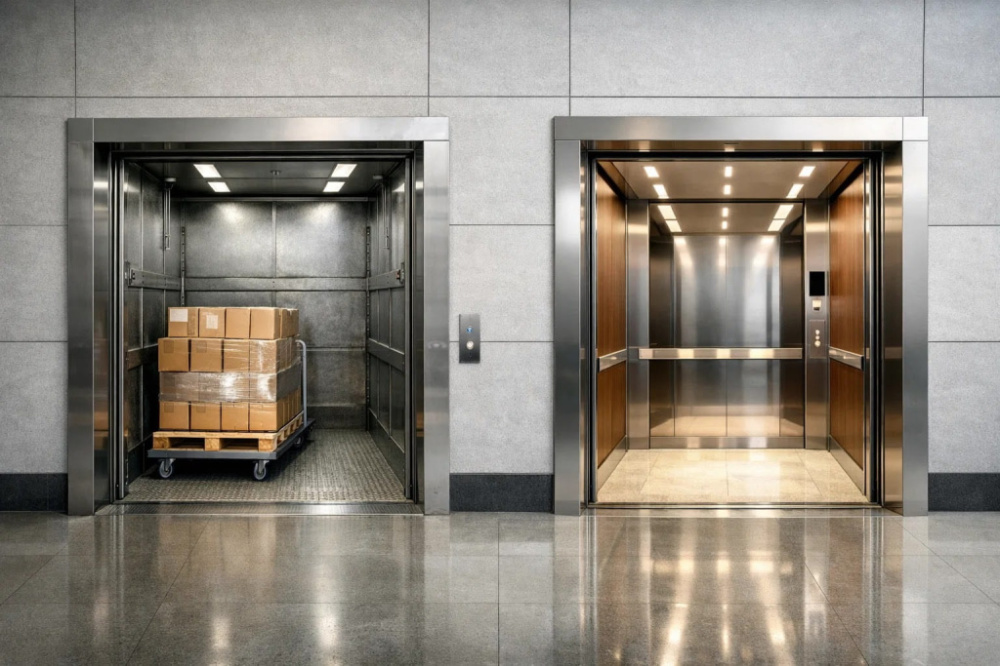

Основное отличие грузового лифта от пассажирского заключается в прямом функциональном назначении: первый спроектирован для перемещения тяжелых крупногабаритных грузов с возможным сопровождением обученного персонала, второй — исключительно для безопасной транспортировки людей. Фундаментальная разница в назначении определяет инженерный выбор кинематической схемы, типа привода, прочностных характеристик каркаса кабины и жестких направляющих, а также алгоритмов работы электронных систем управления. Производство лифтового оборудования требует строгого соблюдения заложенных расчетных параметров для обеспечения длительной наработки узлов на отказ.

Введение в терминологию и нормативную базу

Проектирование, изготовление, монтаж и ввод в эксплуатацию подъемно-транспортного оборудования на территории Российской Федерации жестко регламентируются государственными стандартами. Базовым документом, обеспечивающим стандартизацию отрасли, выступает Технический регламент Таможенного союза ТР ТС 011/2011 «Безопасность лифтов». Согласно данному нормативному акту, лифт классифицируется как устройство, предназначенное для перемещения людей и (или) грузов с одного уровня на другой в кабине, движущейся по жестким направляющим, у которых угол наклона к вертикали составляет не более 15 градусов.

Терминологическая и инженерная база детально раскрывается в национальных стандартах. Согласно пунктам 3.22 и 3.23 ГОСТ Р 53780-2010 «Лифты. Общие требования безопасности к устройству и установке», выделяются следующие определения оборудования:

• Пассажирский лифт — устройство, предназначенное в основном для подъема и спуска людей.
• Грузовой лифт — механизм, предназначенный в основном для подъема и спуска грузов или только для перемещения грузов при наружном управлении.

При проектировании узлов завод-изготовитель в обязательном порядке опирается на положения ГОСТ 33984.1-2016 (EN 81-20:2014) «Лифты. Общие требования безопасности к устройству и установке. Лифты для транспортирования людей или людей и грузов». Этот регламентирующий документ устанавливает жесткие критерии к прочностным расчетам металлических конструкций и устройствам безопасности, исчерпывающе определяя, чем грузовой лифт отличается от пассажирского на инженерном уровне.

Ключевые конструктивные отличия оборудования

Технические параметры кабин, несущего каркаса и дверей шахты зависят от требуемой пропускной способности, габаритов транспортируемых объектов и специфики погрузочно-разгрузочных работ. Номинальная грузоподъемность стандартных пассажирских подъемников варьируется в диапазоне от 320 до 1600 кг. Площадь пассажирской кабины строго ограничивается стандартом для предотвращения перегрузки оборудования сверхнормативным количеством людей.

Грузовые механизмы рассчитываются на полезную нагрузку от 500 до 5000 кг и более. Площадь платформы не лимитируется столь жестко, однако требует многократного усиления конструкции пола и несущей рамы для восприятия точечных динамических нагрузок. Подобные нагрузки возникают при загрузке кабины с помощью вилочных погрузчиков или тяжелых гидравлических тележек.

Двери пассажирских кабин имеют ширину проема в свету от 700 до 1200 мм и чаще всего выполняются в виде телескопических или центрально-открывающихся автоматических створок. Для грузового оборудования ширина дверного проема может достигать 3000 мм для обеспечения беспрепятственного проезда техники. Применяются усиленные распашные, автоматические многостворчатые или вертикально-раздвижные (гильотинные) дверные модули. Конструкции дверей должны выдерживать регламентированные механические нагрузки без возникновения остаточной деформации.

Внутренняя отделка кабин также различается в зависимости от назначения оборудования:

• Кабины для пассажиров комплектуются зеркалами, поручнями, панелями управления с матричной индикацией, а также износостойким напольным покрытием (керамогранит, линолеум).
• В грузовых кабинах применяются стальные отбойные полосы по периметру стен для защиты панелей от механических ударов при перемещении транспортировочных паллет.
• Пол грузовой платформы изготавливается из толстолистовой рифленой стали чечевичного сечения для предотвращения скольжения груза и обеспечения длительного срока эксплуатации.

Различия в типах привода и кинематических схемах

Выбор типа электромеханического или гидравлического привода является критическим этапом проектирования. Принцип работы подъемного механизма напрямую определяет, грузовой и пассажирский лифт будут ли соответствовать заявленным скоростным характеристикам и показателям энергоэффективности.

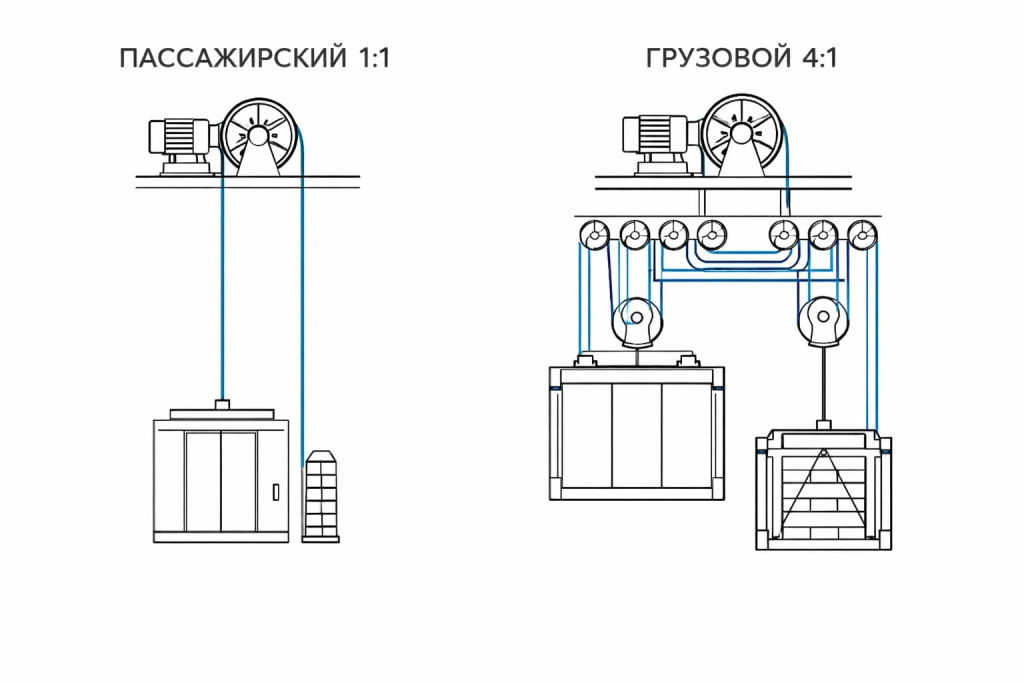

Пассажирское оборудование оснащается электрическими лебедками с канатоведущим шкивом. В современных моделях со скоростью перемещения от 1,0 до 2,5 м/с массово применяются безредукторные лебедки на базе синхронных электродвигателей с постоянными магнитами. Подобные приводы обладают высоким коэффициентом полезного действия, а кинематическая схема подвески тяговых канатов обычно имеет соотношение 1:1 или 2:1.

Грузовые механизмы требуют генерирования значительного крутящего момента для страгивания и подъема массивных объектов. Для решения этой задачи используются следующие технические решения:

• Использование червячного или цилиндрического редуктора позволяет многократно увеличить тяговое усилие на канатоведущем шкиве при пропорциональном снижении номинальной скорости движения кабины (обычно от 0,25 до 0,5 м/с).
• Применение полиспастной схемы запасовки канатов с соотношением 2:1, 4:1 или 6:1 минимизирует нагрузку на асинхронный электродвигатель лебедки за счет кратного увеличения тяговой способности.
• Установка гидравлического привода с прямым или непрямым воздействием штока гидроцилиндра на каркас кабины обеспечивает выдающуюся грузоподъемность при малой высоте подъема.

Привод в обязательном порядке должен оснащаться электромеханическим тормозом нормально-замкнутого типа. Данный тормоз рассчитывается на гарантированную остановку и удержание кабины с грузом, масса которого превышает номинальную паспортную грузоподъемность на 25%.

Особенности систем управления и безопасности

Системы безопасности представляют собой интегрированный комплекс механических узлов и электронных датчиков, обеспечивающий защиту оборудования в нештатных ситуациях.

Ловители и центробежные ограничители скорости предназначены для экстренного торможения и жесткого удержания кабины на стальных направляющих при превышении рабочей скорости. В пассажирских моделях со скоростью более 0,63 м/с применяются исключительно ловители плавного торможения для минимизации перегрузок, действующих на организм человека. В тихоходных грузовых лифтах, не предназначенных для транспортировки людей, допускается использование клиновых ловителей резкого торможения.

Буферные устройства размещаются в нижней части шахты (приямке) под кабиной и противовесом. Пассажирское оборудование оснащается полиуретановыми буферами при малых скоростях, или энергорассеивающими (гидравлическими) при высоких. Грузовые системы комплектуются массивными гидравлическими буферами с увеличенным ходом плунжера из-за высокой кинетической энергии загруженной кабины.

Пассажирская техника функционирует в режиме внутреннего и смешанного управления с алгоритмами собирания вызовов при движении вниз или в обоих направлениях. Чисто грузовые подъемные механизмы часто оборудуются системой исключительно наружного управления — команды на перемещение подаются только с кнопочных постов, расположенных на этажных площадках, а панель приказов внутри кабины отсутствует.

Требования к шахтам и строительным конструкциям

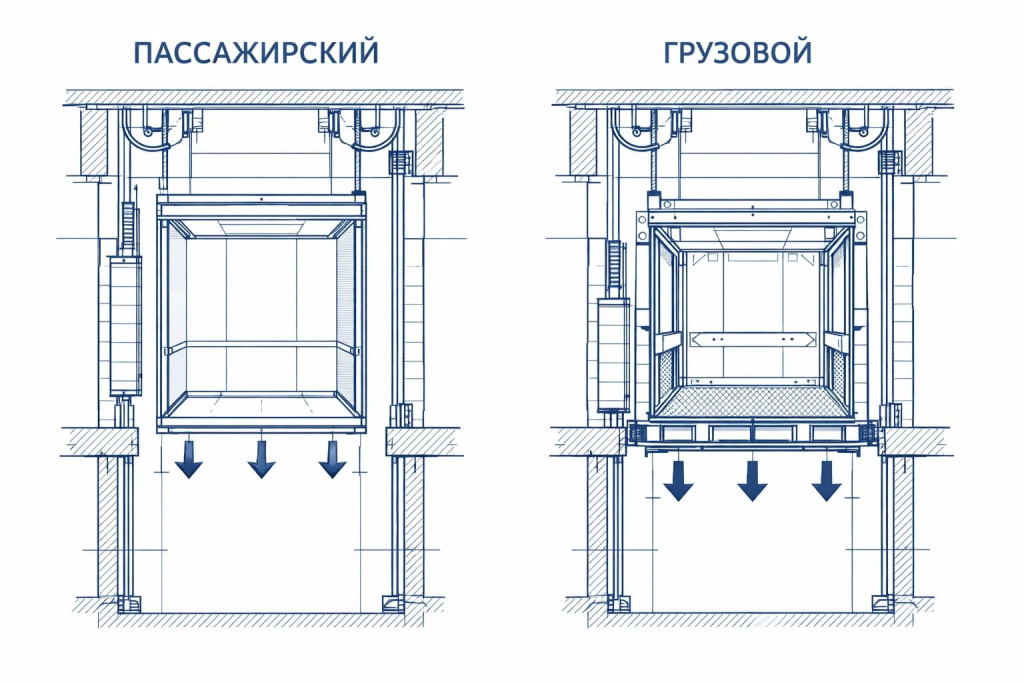

Проектирование строительной части здания под установку оборудования требует проведения точного расчета динамических и статических нагрузок. Пассажирские лифты передают нагрузку на строительные конструкции преимущественно в вертикальном направлении через направляющие башмаки и перекрытия машинного помещения. Вектор действующих сил предсказуем, что позволяет использовать типовые направляющие профили.

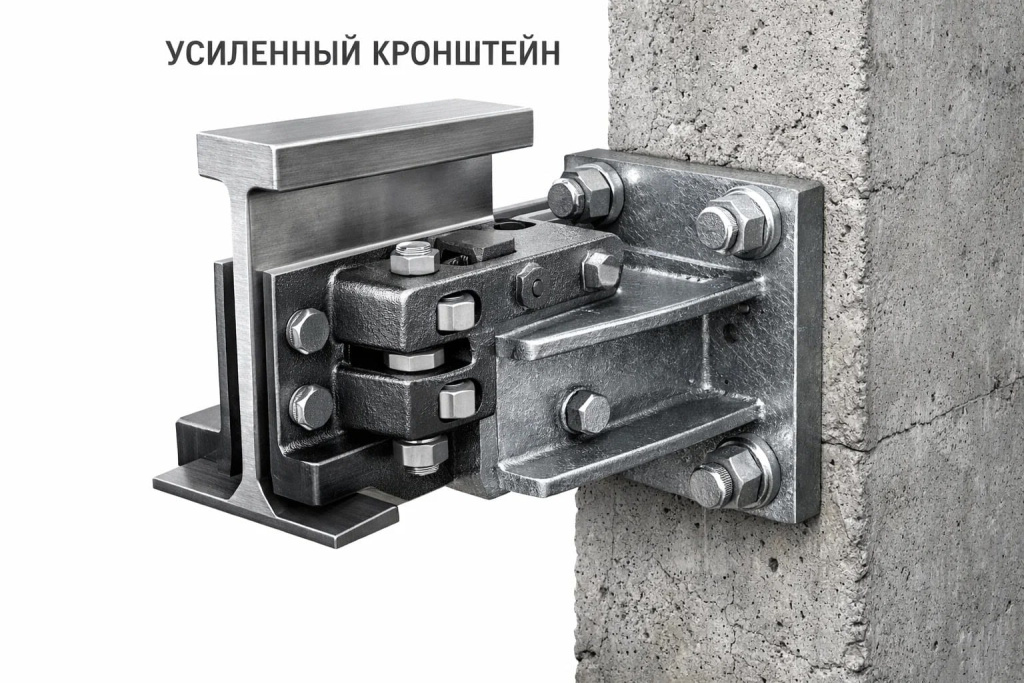

Грузовые подъемники оказывают на стены шахты специфические силовые воздействия при загрузке. При въезде вилочного погрузчика на край пола кабины возникает значительный опрокидывающий момент. Для компенсации возникающего крутящего момента грузовые лифты комплектуются жесткими башмаками скольжения и усиленными тавровыми направляющими с увеличенной площадью поперечного сечения. Для предотвращения деформации направляющих шаг установки крепежных кронштейнов к железобетонным стенам шахты рассчитывается индивидуально и зачастую сокращается.

Требования к прочности стен шахты закреплены в пункте 5.2.1 ГОСТ 33984.1-2016 (EN 81-20:2014) «Лифты. Общие требования безопасности к устройству и установке. Лифты для транспортирования людей или людей и грузов». Строительная конструкция должна выдерживать критические перегрузки от работы ловителей и упора кабины на буфера при аварийном срабатывании систем безопасности.normativ.

Сравнительные технические характеристики

Для систематизации представленных технических данных ниже приведена таблица, отражающая ключевые отличия рассматриваемых видов подъемного оборудования.

Анализ нормативной документации и технических спецификаций показывает фундаментальные различия оборудования в расчетных параметрах запаса прочности, типах используемого электропривода, кинематических схемах запасовки канатов и алгоритмах работы микропроцессорных станций. Механизмы для транспортировки людей ориентированы на обеспечение высоких скоростей и безопасности пассажиров. Оборудование для перемещения тяжестей конструируется с упором на тяговую способность лебедки, устойчивость направляющих к несимметричным статическим нагрузкам при загрузке техникой и высокую износостойкость всех контактных узлов. Строгое соблюдение требований государственных стандартов и технических регламентов на этапе конструирования и производства обеспечивает расчетный срок службы лифтового оборудования.
