Содержание:
- Что такое ловители лифта
- Классификация ловителей по характеру торможения
- Что такое ограничитель скорости лифта и для чего он предназначен
- Каким устройством приводятся в действие ловители кабины лифта
- Как работает система защиты: полный цикл срабатывания
- Сравнительная характеристика основных узлов защиты кабины
- Нормативная основа и требования к устройствам безопасности
- Эксплуатационное значение и техническое обслуживание
Система безопасности лифта включает несколько самостоятельных подсистем, каждая из которых действует на строго определенном уровне аварийного сценария. Центральное место среди механических устройств защиты занимают ловители и ограничитель скорости — два взаимосвязанных узла, обеспечивающих принудительную остановку подъемного оборудования при выходе параметров движения за допустимые пределы.
Что такое ловители лифта

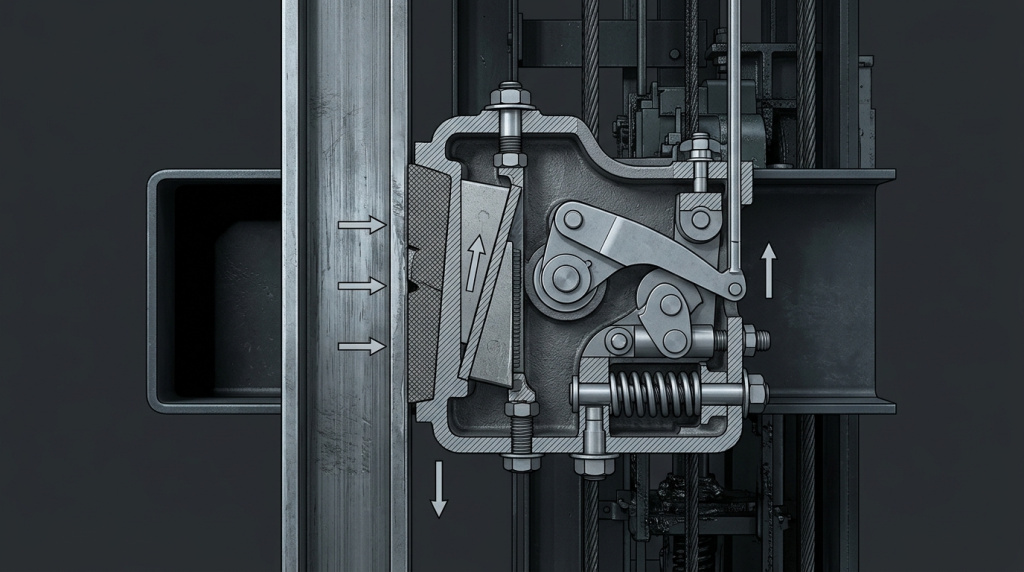

Ловители — это механическое устройство, устанавливаемое на каркасе кабины (а в ряде конструкций — на противовесе) и предназначенное для ее остановки и удержания на направляющих в аварийном режиме. Согласно ГОСТ 33984.1-2023 «Лифты. Общие требования безопасности к устройству и установке. Лифты для транспортирования людей или людей и грузов», это механическое устройство для остановки при движении вниз или вверх и удержания на направляющих кабины лифта, противовеса или уравновешивающего элемента.
Принцип действия основан на механическом взаимодействии тормозных элементов с поверхностью направляющих шахты. При срабатывании тормозные колодки или клиновые захваты прижимаются к направляющим и за счет сил трения и механического заклинивания фиксируют каркас, исключая дальнейшее перемещение. Ни обрыв подъемного каната, ни отказ тормоза лебедки не позволяют продолжить неконтролируемый ход, если ловители сработали корректно.
Ловители лифта предназначены для:
- остановки и удержания подвижного элемента при превышении допустимой скорости движения вниз;
- фиксации на направляющих в случае обрыва или ослабления несущих канатов;
- удержания при отказе тяговых и тормозных элементов привода.
Классификация ловителей по характеру торможения
По принципу воздействия на направляющие ловители делятся на три типа:
- Плавного торможения — обеспечивают постепенное нарастание тормозного усилия за счет упругого элемента в конструкции. Тормозной путь относительно велик, нагрузки на каркас и направляющие минимальны. Применяются при номинальной скорости свыше 1 м/с.
- Резкого торможения — останавливают подвижный элемент на коротком тормозном пути без амортизирующих звеньев. Допустимы для лифтов с ограниченными скоростными параметрами.
- Комбинированного действия — конструктивно аналогичны ловителям резкого торможения, однако связаны с каркасом через амортизирующий элемент, что сглаживает динамические нагрузки при срабатывании.
По числу тормозных головок различают односторонние и двусторонние исполнения — в зависимости от количества захватываемых направляющих.
Что такое ограничитель скорости лифта и для чего он предназначен
Ограничитель скорости — это механическое устройство непрерывного контроля параметров движения, формирующее управляющий сигнал на включение ловителей при выходе за допустимые значения. В отличие от исполнительного механизма, непосредственно тормозящего лифт, данный узел выполняет функцию датчика и привода: он отслеживает режим перемещения и инициирует срабатывание тормозного механизма.

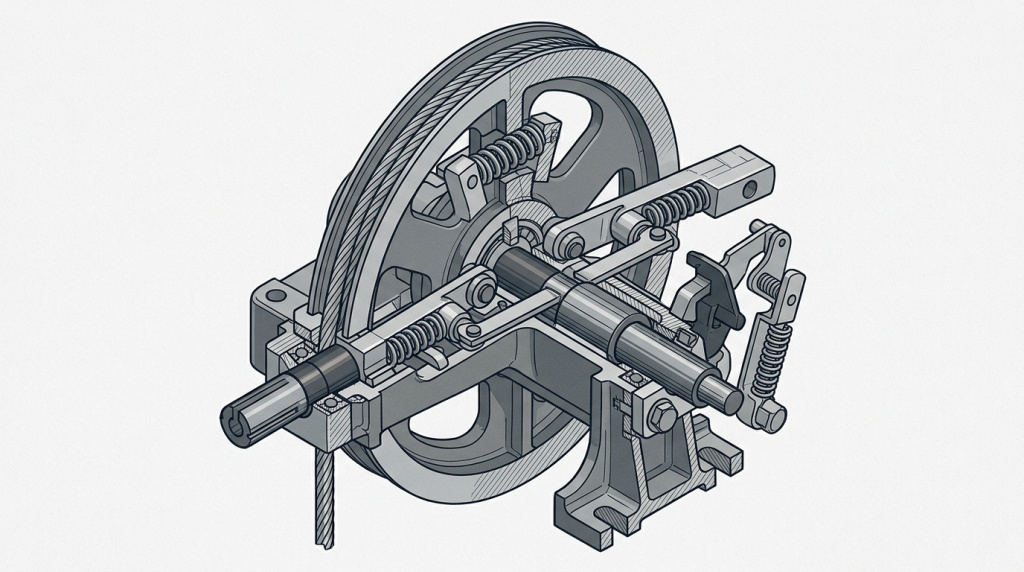

Принцип действия основан на использовании центробежных сил. Шкив устройства приводится во вращение канатом, один конец которого связан с кабиной, другой — с натяжным устройством в приямке шахты. Шкив вращается пропорционально темпу перемещения подъемного оборудования. На нем установлены центробежные грузы, удерживаемые в исходном положении пружиной. При достижении критических значений центробежная сила преодолевает усилие пружины, грузы отклоняются от оси вращения и воздействуют на кулачковый механизм, который блокирует шкив и стопорит канат ограничителя.
Ограничитель скорости лифта предназначен для:
- непрерывного контроля параметров опускания подъемного оборудования;
- электрической отсечки питания привода при достижении первого порогового значения;
- механической блокировки каната и последующего включения ловителей при достижении второго порога.
Важно разграничить функции двух устройств: ограничитель скорости лифта — это инициирующий узел кинематической цепи аварийного торможения, а ловители — исполнительный механизм, непосредственно взаимодействующий с направляющими.
Каким устройством приводятся в действие ловители кабины лифта
Ловители кабины лифта приводятся в действие ограничителем скорости через соответствующий канат. Это принципиально важный момент: данный исполнительный механизм не является автономным и не срабатывает самостоятельно при обрыве несущего каната — включение происходит именно через кинематическую цепь, инициируемую ограничителем.
Механизм взаимодействия следующий. Канат ограничителя перемещается вместе с подъемным оборудованием и вращает шкив. Один его конец соединен с рычагом кинематической цепи ловителей. При штатной работе канат движется свободно. Когда ограничитель срабатывает и стопорит шкив, канат оказывается заблокированным, тогда как каркас продолжает движение вниз. Возникающее относительное смещение создает тяговое усилие на рычаге ловителей, которое и переводит тормозные элементы в рабочее положение.
В некоторых конструкциях — в частности, в малых грузовых лифтах — ловители могут приводиться в действие через механическую связь непосредственно с несущими канатами. Однако для оборудования, транспортирующего людей, нормативно установлена схема с ограничителем в качестве обязательного приводного элемента.
Как работает система защиты: полный цикл срабатывания
Последовательность включения защитной цепи при аварийном разгоне вниз:
- Фактическая скорость превышает номинальное значение на 15% и более — ограничитель подает электрический сигнал на отключение питания привода.
- При дальнейшем нарастании центробежные грузы преодолевают усилие пружины и блокируют шкив.
- Канат ограничителя оказывается неподвижным, тогда как каркас продолжает ход — создается тяговое усилие на рычаге ловителей.
- Тормозные клинья или колодки выдвигаются и прижимаются к направляющим.
- За счет сил трения и механического заклинивания подъемное оборудование останавливается и удерживается.
Именно поэтому некорректно описывать систему в целом как «устройство, которое не дает кабине упасть»: ни ловители, ни ограничитель по отдельности не обеспечивают полноценную защиту. Первые останавливают физически, второй — инициирует торможение по сигналу отклонения параметров. Защитная функция реализуется только при согласованной работе обоих узлов.
Сравнительная характеристика основных узлов защиты кабины
| Устройство | Назначение | Принцип действия | Момент срабатывания | Связь с другими узлами |
| Ловители | Механическая остановка и удержание на направляющих | Прижатие тормозных клиньев/колодок к направляющим за счет трения и заклинивания | После блокировки каната ограничителя | Приводятся в действие ограничителем через канатную кинематическую цепь |
| Ограничитель скорости | Контроль режима движения; электрическая и механическая инициация торможения | Центробежный механизм: грузы на шкиве реагируют на отклонение от допустимых параметров | При превышении номинального значения на установленный порог | Канатом связан с подъемным оборудованием и рычагом ловителей; подает сигнал на отключение привода |
| Буферы | Поглощение кинетической энергии при ударе о дно приямка | Энергонакопительный или энергорассеивающий элемент | При аварийном опускании до нижней точки шахты | Автономное устройство; не взаимодействует напрямую с ловителями |
| Тормоз лебедки | Принудительная остановка тягового шкива | Электромагнитное или пружинное торможение вала лебедки | При отключении питания привода | Первый рубеж торможения; не заменяет ловители при обрыве несущего каната |
Нормативная основа и требования к устройствам безопасности
Ловители и ограничитель скорости относятся к устройствам безопасности лифта, на которые распространяются требования Технического регламента Таможенного союза «Безопасность лифтов» (ТР ТС 011/2011), принятого Решением Комиссии Таможенного союза от 18 октября 2011 г. № 823. Документ устанавливает, что действие регламента распространяется на все лифты и устройства безопасности, включая рассматриваемые узлы.
Приложение 2 к ТР ТС 011/2011 включает ловители и ограничители в перечень устройств безопасности лифта, подлежащих обязательной сертификации. Это означает, что оба узла должны пройти подтверждение соответствия в установленном порядке до ввода в эксплуатацию.
Технические требования к конструкции и параметрам срабатывания конкретизированы в ГОСТ 33984.1-2023 «Лифты. Общие требования безопасности к устройству и установке. Лифты для транспортирования людей или людей и грузов». В документе предусмотрено, что инициирующий узел должен срабатывать при превышении номинальных параметров движения лифта. Допустимые значения и тормозные характеристики дифференцированы в зависимости от типа ловителя: для исполнений резкого торможения установлены более жесткие ограничения по пороговым значениям включения, чем для ловителей плавного торможения.
Эксплуатационное значение и техническое обслуживание
Работоспособность обоих узлов напрямую зависит от качества технического обслуживания. Оба устройства являются механическими и требуют периодических проверок, включая испытания срабатывания ограничителя при движении с рабочими параметрами. Канат ограничителя должен находиться в исправном состоянии и иметь надлежащее натяжение — его износ или деформация нарушают кинематическую цепь и снижают надежность всей защитной системы.
При комплектации, проектировании или замене узлов безопасности необходимо учитывать, что ловители и ограничитель должны быть согласованы по параметрам: тип исполнительного механизма определяет требуемый порог включения инициирующего узла. Установка несогласованных компонентов от разных производителей без проверки совместимости может привести к некорректному срабатыванию защитной системы в целом.
